低電圧オーディオアンプ2キット
MA-2073

web販売価格 : ¥1,100(税込)   注文受付単位:1
在庫 : 89 (現在庫数)
送料区分 : 宅配便(ヤマト運輸)
メーカー : 共立電子産業
ブランド : ワンダーキット(WonderKit)
商品コード : 402811
品名/型番 : 低電圧オーディオアンプ2キット / MA-2073
登録日 : 2024.10.25
製品情報 : 詳細資料/PDF
数量 :

あわせて買いたい

最少受注単位でカートに投入されます

単3形アルカリ電池4本パック ▲航空便不可▲
¥143(税込)
在庫 : 店舗取扱品(納期最短2〜3日)在庫数の確認は「問合せフォーム」からお願いします
スピーカ 5W 8Ω 白 (1個) ▲航空便不可▲
¥550(税込)
在庫 : 89

概要

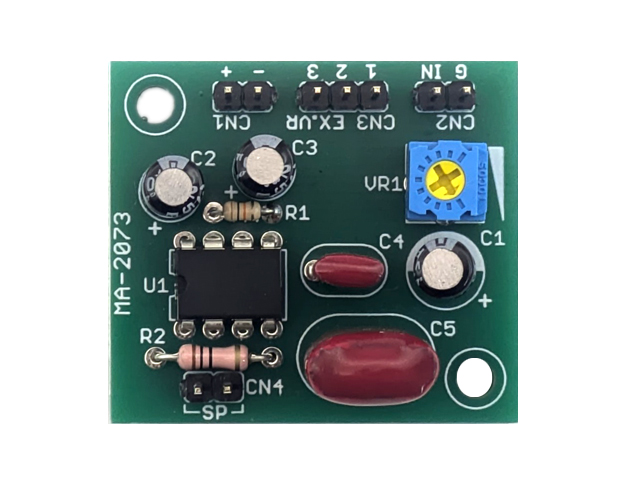

小型スピーカーの駆動に便利なモノラルアンプ
AB級オーディオアンプICを使用した、アルカリ電池2本で動くモノラルアンプです。
電源、入力信号、スピーカーの3つを基板接続するだけで使用できます。
コンパクトな基板サイズを活かして、アンプ内蔵スピーカーの製作や装置への組み込みにも適しています。

詳細

【製品仕様】
●電源電圧:標準DC3〜5V(1.8〜6V可) 単3形×2本電池ケース付属
●入力:ラインレベル / モノラル
●出力:スピーカー(4〜8Ω)対応
●消費電流:最大約500mA
 ・待機時:約10mA
 ・4Ω負荷時最大:約300mA(電源電圧3V) / 約500mA(電源電圧5V)
 ・8Ω負荷時最大:約180mA(電源電圧3V) / 約320mA(電源電圧5V)
●最大出力(1kHz THD 10%)
 ・4Ω負荷時:約370mW(電源電圧3V) / 約950mW(電源電圧5V)
 ・8Ω負荷時:約260mW(電源電圧3V) / 約800mW(電源電圧5V)
●音量調整:半固定抵抗(VR1・基板上に搭載)または外付け可変抵抗(CN3に接続・別売オプション)
●基板サイズ:36(W)×32(D)×14(H)mm

※本基板はモノラルアンプです。
 ステレオスピーカー(左右2台)で使用するには、本基板が2枚必要です。

※表示価格は税込価格です。
