LIS3DH搭載 3軸加速度センサーモジュール
KP-LIS3DH
| web販売価格 : | ￥1,650(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 94 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | 共立電子産業 |
| ブランド : | 共立プロダクツ |
| 商品コード : | 402813 |
| 品名／型番 : | LIS3DH搭載 3軸加速度センサーモジュール / KP-LIS3DH |
| 登録日 : | 2025.1.10 |
| 製品情報 : | 製品マニュアル |
概要
LIS3DH搭載の3軸加速度センサーを扱いやすくしたモジュール

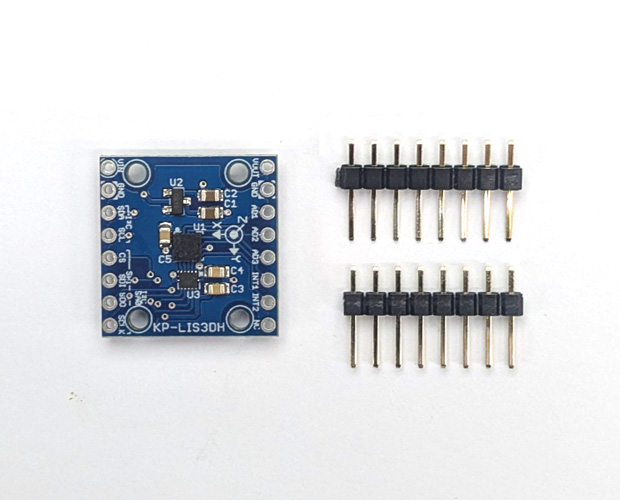

3軸MEMS加速度センサーST社「LIS3DH」を搭載したセンシングモジュールです。デバイスの主要なピンを全て引き出し、ブレッドボードやユニバーサル基板でも使いやすいDIP16ピン形状（幅700mil）に配置しています。信号電圧レベル3.3〜5Vに対応し、幅広い種類のマイコンで制御できます。インターフェースはI2CとSPIの2方式から選択可能です。
3軸MEMS加速度センサーST社「LIS3DH」を搭載したセンシングモジュールです。デバイスの主要なピンを全て引き出し、ブレッドボードやユニバーサル基板でも使いやすいDIP16ピン形状（幅700mil）に配置しています。信号電圧レベル3.3〜5Vに対応し、幅広い種類のマイコンで制御できます。インターフェースはI2CとSPIの2方式から選択可能です。
詳細
【製品仕様】
・電源電圧：DC3.3〜5V
・信号電圧：3.3〜5V（電源電圧と同じになります）
・消費電流：動作時平均 約200μA
・搭載センサー：LIS3DH（STMicroelectronics）
・測定データ：加速度 3軸
・測定レンジ：±2g/±4g/±8g/±16gから選択（全軸一括設定）
・分解能：最大16ビット
・割込み出力（補助機能）
・出力チャンネル数：2（INT1、INT2）
・信号レベル：2.8V
・A/Dコンバータ（補助機能）
・入力チャンネル数：3（AD1、AD2、AD3）
・有効電圧レンジ：約0.9〜1.8V（最大定格入力：2.8V）
・分解能：10ビット
・インターフェース：I2CまたはSPI（いずれか選択）

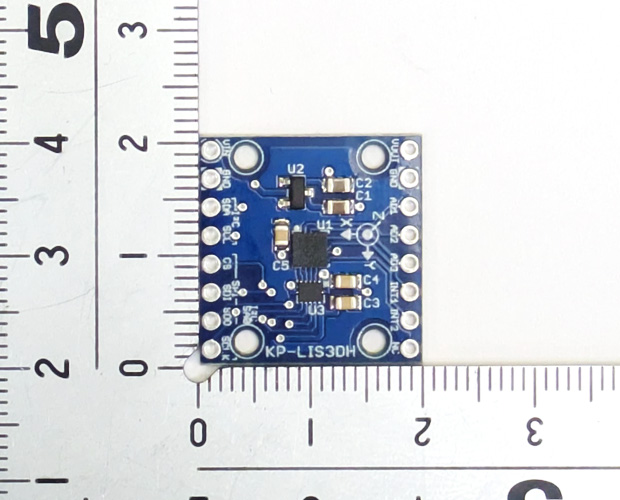

・基板サイズ：20(W)×20.3(D)×2.2(H)mm（ヘッダーピン含まず）
・電源電圧：DC3.3〜5V
・信号電圧：3.3〜5V（電源電圧と同じになります）
・消費電流：動作時平均 約200μA
・搭載センサー：LIS3DH（STMicroelectronics）
・測定データ：加速度 3軸
・測定レンジ：±2g/±4g/±8g/±16gから選択（全軸一括設定）
・分解能：最大16ビット
・割込み出力（補助機能）
・出力チャンネル数：2（INT1、INT2）
・信号レベル：2.8V
・A/Dコンバータ（補助機能）
・入力チャンネル数：3（AD1、AD2、AD3）
・有効電圧レンジ：約0.9〜1.8V（最大定格入力：2.8V）
・分解能：10ビット
・インターフェース：I2CまたはSPI（いずれか選択）
・基板サイズ：20(W)×20.3(D)×2.2(H)mm（ヘッダーピン含まず）
