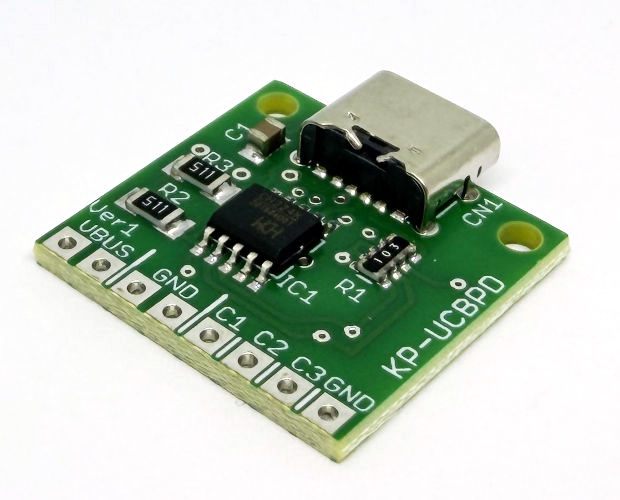

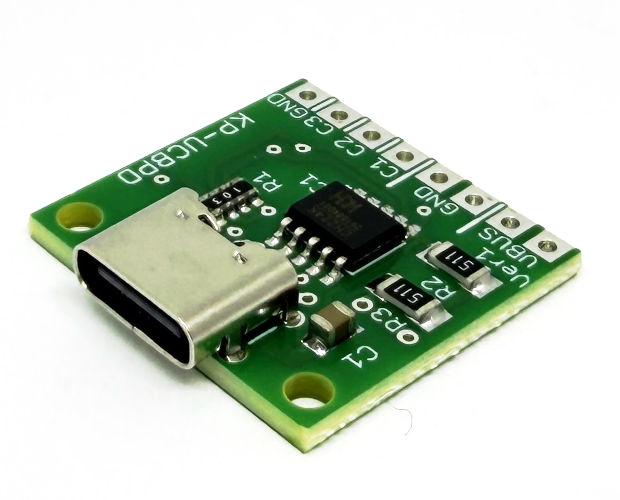

USB PD対応トリガーモジュール
KP-UCBPD

web販売価格 :	￥1,540(税込) 注文受付単位：1
在庫 :	97 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	共立電子産業
ブランド :	共立プロダクツ
商品コード :	402855
品名／型番 :	USB PD対応トリガーモジュール / KP-UCBPD
登録日 :	2026.9.4
製品情報 :	製品マニュアルはこちら

概要

USB-C電源を活用した工作に便利な基板
USB Power Delivery（PD）対応のAC充電器やモバイルバッテリー等の電源から、固定電圧をダイレクトに取り出せる電子工作用の基板モジュールです。

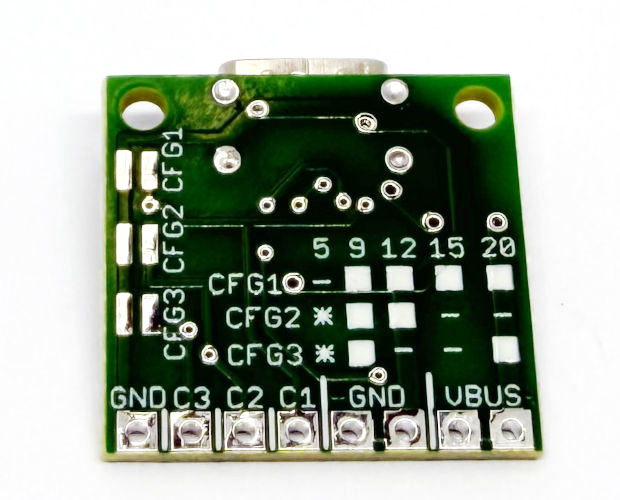

電圧はDC5V、9V、12V、15V、20Vから選択可能です。基板上のハンダ付け（ジャンパー処理）または外部端子を経由して設定を行います。

※動作にはUSB-Cコネクタ出力で、USB PD 3.0または2.0規格に対応した電源が必要です。また、出力電圧は使用する電源の仕様に依存します。機器によっては、指定した電圧が出力されない場合があります。
※出力電圧誤差は電源側の仕様や個体差により±5%（5V設定の場合で約4.8V～5.2V）程度、また場合（配線材、負荷に流す電流など）によっては「数%」程度異なる場合がありますが、基板の動作不良ではございません。なお当基板自体に「電流制限」「短絡検出」などの保護機能はございません。

詳細

・電源電圧：DC5～20V（4.5～22V、USB-Cジャック経由）
・定格電流：最大2A
・コントローラIC：CH224K（WCH）
・対応急速充電規格：USB Power Delivery（PD）3.0 / 2.0
・設定電圧：DC5V / 9V / 12V / 15V / 20V（ハンダジャンパーまたは外部入力端子で選択）

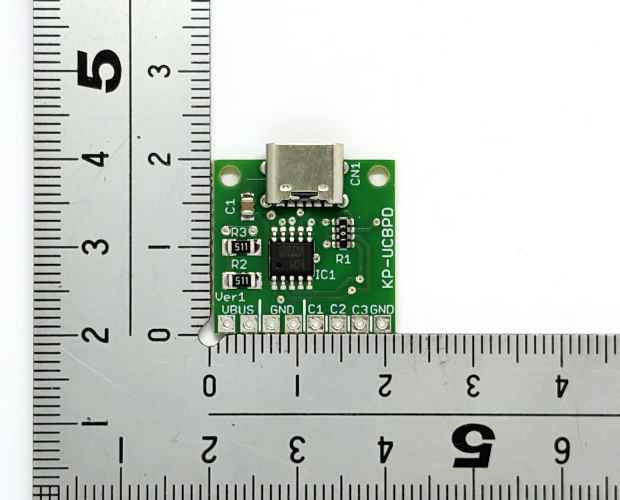

・基板サイズ：21(W)×20(D)×4.8(H)mm（突起部を除く）

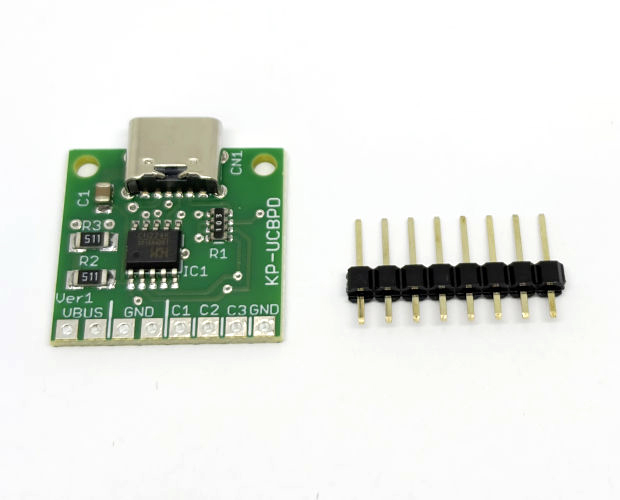

・内容物：USB PD対応トリガーモジュール（基板本体）、ヘッダーピン8P

【注意事項】
・データ通信には対応しません。
・全てのUSB PD対応電源での動作を保証するものではありません。
・電源が対応していない電圧を出力することはできません。非対応の電圧を要求した際の挙動は、使用するUSB PD電源によって異なります。
