設定した重量でスイッチオン！リレー付き重量センサーキット
MK-314
| web販売価格 : | ￥2,819(税込) |
|---|---|
| 在庫 : | 店舗取扱品（納期最短2〜3日）在庫数の確認は「問合せフォーム」からお願いします |
| 送料区分 : | ネコポス(ヤマト運輸)可能 |
| メーカー : | クネット |
| ブランド : | マイコンキットドットコム |
| 商品コード : | DCB113 |
| 品名／型番 : | 設定した重量でスイッチオン！リレー付き重量センサーキット / MK-314 |
| 登録日 : | 2013.12.12 |
| 製品情報 : | 組立説明書/PDF |
概要

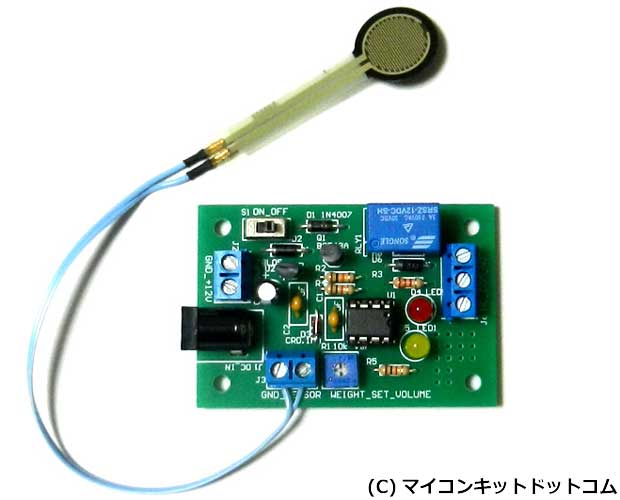

加える圧力に反比例して抵抗値が変化する超薄型のFSRセンサー(Force Sensing Register)を使用した重量に対応してリレーを駆動させる重量センサーキットです。
詳細
●電源：DC12V(300mA以上)
●リレー接点：AC125V 1A、DC30V 1A(抵抗負荷) / AC125V 0.3A、DC30V 0.3A(誘導負荷)
●検出重量：約50g〜10kgまで
●センサ：FSRセンサ(インターリンク社 FSR402)
●電源コネクタ：DCジャック型(軸系2.1mm、外形5.5mm)、ネジ式2端子型
●リレー出力：ネジ式3端子(COM端子、NO端子、NC端子)
●リレー接点：AC125V 1A、DC30V 1A(抵抗負荷) / AC125V 0.3A、DC30V 0.3A(誘導負荷)
●検出重量：約50g〜10kgまで
●センサ：FSRセンサ(インターリンク社 FSR402)
●電源コネクタ：DCジャック型(軸系2.1mm、外形5.5mm)、ネジ式2端子型
●リレー出力：ネジ式3端子(COM端子、NO端子、NC端子)
動画
リレー付き重量センサーキット「MK-314」の紹介動画
