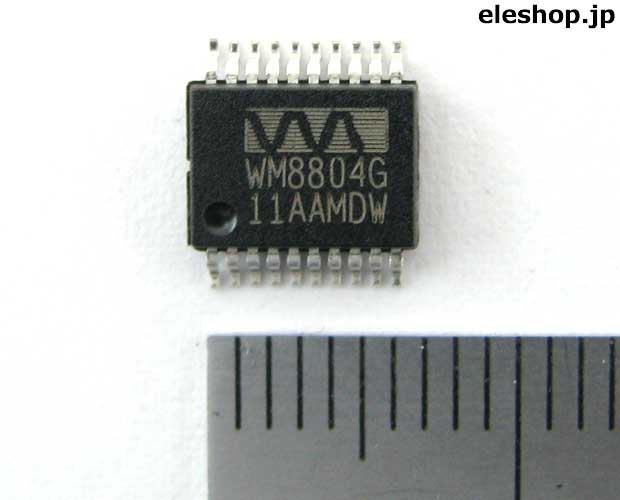

S/PDIF デジタルインターフェイス・トランシーバIC
WM8804GEDS/V

SSOP-20P

web販売価格 : ¥1,992   注文受付単位:1
在庫 : 実店舗取扱商品 在庫数の確認は「問合せフォーム」からお願いします
送料区分 : ネコポス(ヤマト運輸)可能
メーカー : WOLFSON(ウォルフソン)
商品コード : DCQ413
品名/型番 : S/PDIF デジタルインターフェイス・トランシーバIC / WM8804GEDS/V
登録日 : 2013.12.26
製品情報 : DATASHEET/PDF
数量 :

あわせて買いたい

最少受注単位でカートに投入されます

SSOP/SOP → DIP変換基板 20Pin 5枚綴り
¥575
在庫 : 10

概要

Wolfson(ウォルフソン)社の高性能192kHz・24bit対応、S/PDIFトランシーバで、受信×1、送信×1をサポート。制御モードはスタンドアロンのハードウェア制御モードとソフトウェア制御モード(2線式/3線式シリアル)で使用可能。水晶発振子、または外部から供給される高品質のマスタークロックによって、低ジッタのS/PDIFマスタークロック・リカバリを実現。

詳細

●S/PDIF(IEC60958-3)準拠
●ジッタ減衰PLL(50 ps RMSの周期ジッタ)搭載
●PLLを使用したS/PDIFクロックのリカバリ機能。またはスタンドアロン使用により、水晶発振子からのクロック信号生成
●10〜27MHzの周波数の水晶発振子をサポート
●2線式 / 3線式のシリアルまたはハードウェア制御インターフェイス
● プログラマブルなオーディオ・データ・インターフェイス・モード
・I2S、左詰め、右詰め、またはDSP
・16/20/24ビット
●受信チャンネルと送信チャンネルを1つずつ搭載
●周波数の自動検出/同期機能
●データビット出力ステータスを選択可能
●最大3つの汎用出力(GPO)ピン
●デエンファシス・フラグ出力
●DOLBYTMとDTSTMを含む、データタイプnon-audio)の検出
●チャネル・ステータス変更フラグ
●MCLKレート:512fs、256fs、128fs、64fsを選択可能
●2.7〜3.6VのデジタルおよびPLL供給電圧

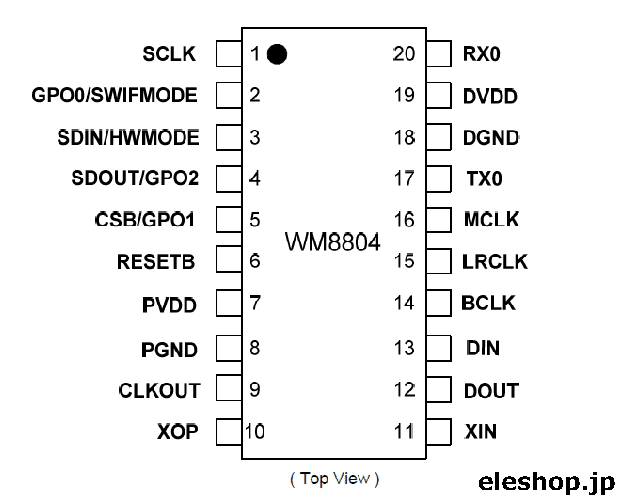

●パッケージ:SSOP-20ピン(0.65mmピッチ)
