概要
CPUデバッグツールやフラッシュメモリライター、プロトコルアナライザーなど6つの機能をが1台に搭載した、電子機器の開発から製造まで幅広くお使い頂ける低価格のオールインワンツールです。ソフトウェアを変更する事で機能を入れ替えることができ、1台でハードウェア・ソフトウェア両方の開発にご使用頂けるコストパフォーマンスに優れた製品です。
4月末でメーカー販売終了
詳細
●メーカー:Sohwa & Sophia Technologies

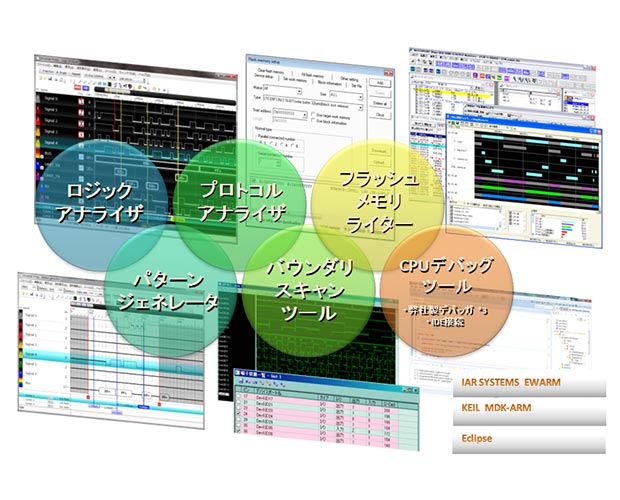

●主な機能:
・CMSIS-DAP
・バウンダリスキャンツール
・ARMライター
・SPIライター

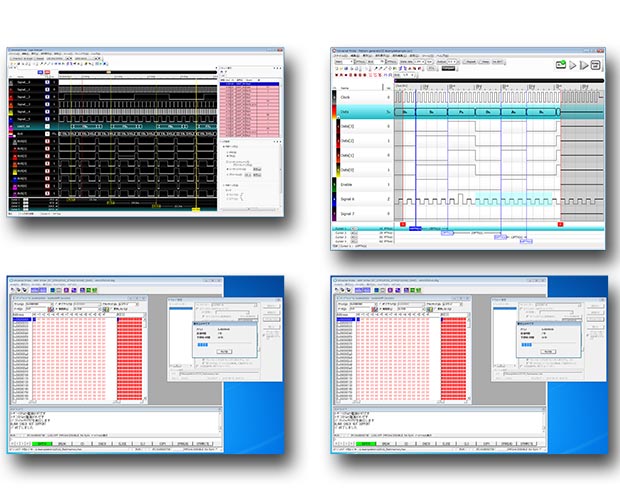

・ロジックアナライザー/プロトコルアナライザー
・パターンジェネレーター
●電源電圧:5.0V±5%、USBバスパワー
●消費電流:約400mA
●USBインターフェイス規格:USB2.0 High-Speed
●USBコネクタ:USB Mini-Bタイプ
●I/Oコネクタ:20ピン、2.54mmピッチ
●拡張コネクタ:10ピン、2.54mmピッチ
●I/Oコネクタ入力インピーダンス:約70kΩ
●I/Oコネクタ出力インピーダンス:約400Ω
●Vtref電圧(VIF):1.2V〜5.0V(±10%)
●I/Oコネクタ入力電圧:VIL≦0.3×VIF、VIH≧0.7×VIF
●I/Oコネクタ出力電圧:VOL≦0.3×VIF、VOH≧0.7×VIF
●電源出力機能:1.2V/1.5V/1.8V/2.5V/3.3V/5.0V(±10%) 40mA(max.)
●動作温度:0〜55℃
●保存温度:0〜60℃
●本体寸法:119(W)×69(D)×14.1(H)mm
●本体重量:74g
※製品チェックの際に一度開梱しておりますのでご容赦ください。
※ソフトウェアについて
●各機能のソフトウェアはメーカーサイトよりダウンロードが必要です。
●下記機能のソフトウェアは無償版と有償版があり、機能をフルで使用する場合は有償版の購入が必要です。
・ロジックアナライザー/プロトコルアナライザー
・パターンジェネレーター
・ARMライター
・SPIライター
●ライセンスコード取得方法:ユーザー様より、同梱しております用紙に記載されたメーカーサイトのURLから登録、ライセンスコードを要求して頂きます。
※製品の性質上、返品不可になります。
