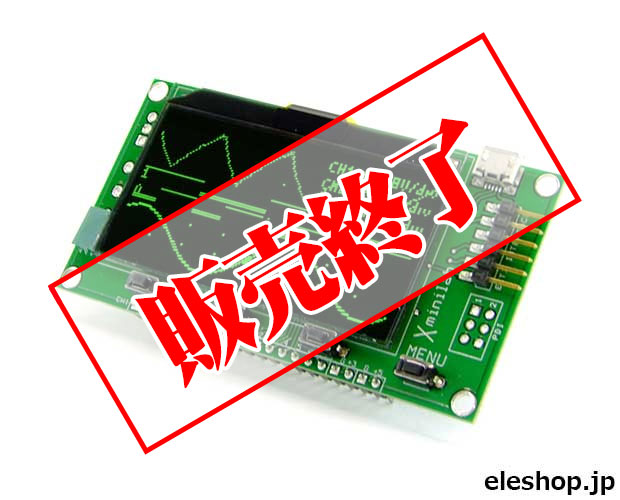

ミックスドシグナルオシロスコープモジュール/XMEGA Xminilab
GT-0005

web販売価格 : ¥11,385   注文受付単位:1
在庫 : なし(入荷時期未定)
送料区分 : 送料サービス
メーカー : Gabotronics
商品コード : EBR121
品名/型番 : ミックスドシグナルオシロスコープモジュール/XMEGA Xminilab / GT-0005
登録日 : 2014.11.27
製品情報 : 取扱説明書/PDF(英文)

あわせて買いたい

最少受注単位でカートに投入されます

USB OTGアダプター
¥660
在庫 : 実店舗取扱商品 在庫数の確認は「問合せフォーム」からお願いします

概要

手のひらサイズのテクノロジー!2.42インチの小型OLEDディスプレイを実装した、200kHz 2chのオシロスコープ、8ch 2Mspsのロジックアナライザ、波形ジェネレータ、簡易電圧計などとして使用できるモジュールです。ディスプレイのみならず、基板サイズが41×26mmとかなり小型となっています。USB経由でパソコンやAndroidタブレットに接続して、更にグラフィカルに波形を表示したり、簡単に各種操作を行えます。AVR XMEGAマイコン用開発ボードとしても使用可能です。

詳細

●仕様:
・搭載マイコン:ATxmega32A4U Flash 36KB、SRAM 4KB、EEPROM 1KB
・ディスプレイ:2.42インチ グラフィックOLEDディスプレイ 128×64ピクセル
・モジュールサイズ:約84×44.5mm
・重さ:25g
・PDI(Programming and Debugging Interface)
・タクタイルスイッチ×4
・USB接続:USB Micro-B(Windows、Linux、MAC、Android)
・動作時電流:45〜75mA
・静止時電流:3.6mA
●オシロスコープ仕様:
・アナログ入力:2ch
・サンプリングレート:2MSPS(max.)
・アナログ帯域幅:200kHz
・解像度:8bit
・入力インピーダンス:1MΩ
・チャンネルあたりのバッファサイズ:256
・入力電圧範囲:−14V〜+20V
●ロジックアナライザー仕様:
・デジタル入力:8ch 3.3Vレベル
・サンプリングレート:2MSPS(max.)
・周波数カウンター:16MHz(分解能1Hz、精度±100ppm)
・プロトコルスニファ:UART、I2C、SPI
・内蔵プルアップ抵抗24kΩまたはプルダウン抵抗24kΩ
・バッファサイズ:256
●任意波形発生器:
・アナログ出力:1ch
・変換速度:1MSPS(max.)
・アナログ帯域幅:44.1kHz
・解像度:8bit
・出力電流:>±7mA
・バッファサイズ:256
・出力電圧:±2V

関連情報

スタッフコメント

こちらの商品はシリコンブログで紹介中です。

小さいことはいいことだ!
