SOP IC変換用基板SOP0.635ピッチ→2.54ピッチMAX48PIN[RoHS]◆取寄品◆
SSP-63

web販売価格 : ¥825   注文受付単位:1
在庫 : 通常5日以内出荷
送料区分 : ネコポス(ヤマト運輸)可能
メーカー : サンハヤト
商品コード : ECM319

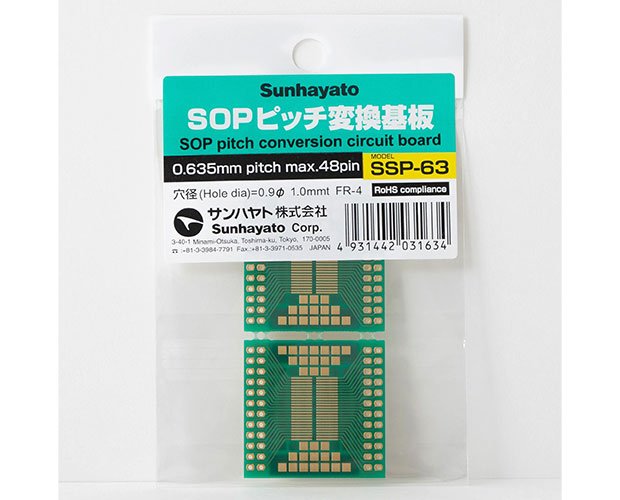

品名/型番 : SOP IC変換用基板SOP0.635ピッチ→2.54ピッチMAX48PIN[RoHS]◆取寄品◆ / SSP-63
定価 : ¥968
登録日 : 2014.12.22
数量 :

概要

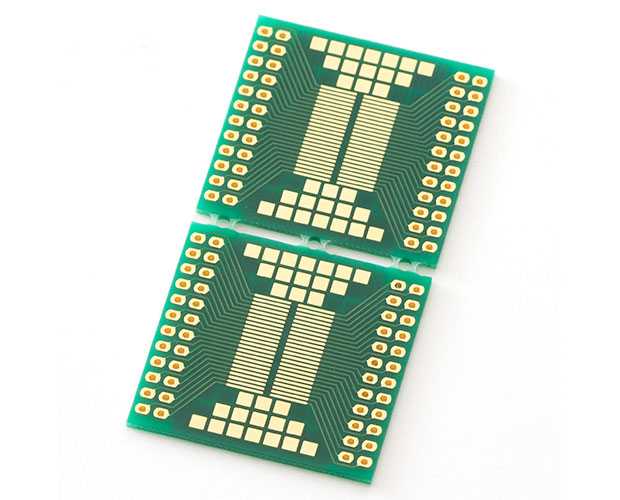

表面実装用IC(SOP)をユニバーサル基板などの2.54mmピッチのスルホールに変換する基板。実装するICはピッチ0.635mm、最大48ピンまで対応。

詳細

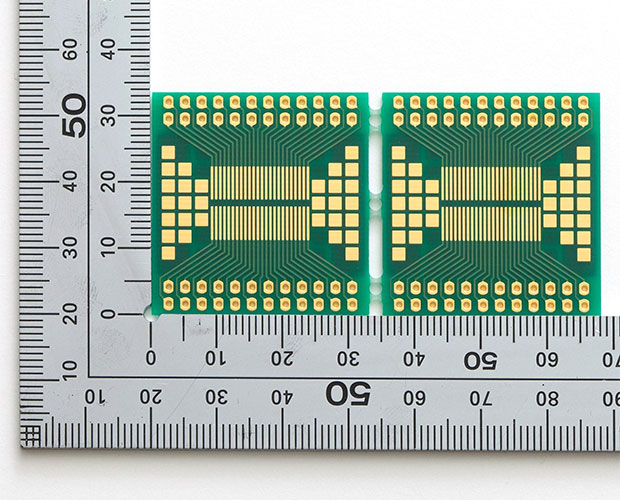

●寸法:33.65×68.04mm
●材質・板厚:両面・ガラスエポキシ1.0t
●仕上処理:スルホール金メッキ レジスト
●外周ランド:2.54mmピッチ穴径0.9φ
●裏面:2.54mmピッチ面実装用ランド
●備考:0.635mmピッチ Max.48ピンIC用2枚続き
●変換基板の使用方法
・基板の中央にICをハンダ付けし周辺のランドから配線を引き出します
・ピン数の少ないICはパターン中央部をご使用ください
・ピン配列等により搭載できないICがありますのでご注意願います
※在庫欄の表示については目安の為、納期を保証するものではありません。
※取寄せ対応品につき、手配後のキャンセル・変更には応じられませんのであらかじめご了承願います。
