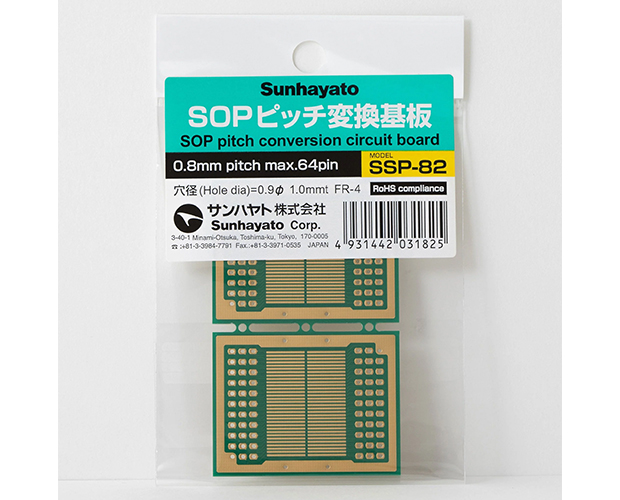

SOP IC変換用基板SOP0.8ピッチ→2.54ピッチMAX64PIN◆取寄品◆
SSP-82
| web販売価格 : | ￥1,504(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 通常5〜10営業日以内出荷 |
| 送料区分 : | ネコポス(ヤマト運輸)可能 |
| メーカー : | サンハヤト |
| 商品コード : | ECM31B |
| 品名／型番 : | SOP IC変換用基板SOP0.8ピッチ→2.54ピッチMAX64PIN◆取寄品◆ / SSP-82 |
| 定価 : | ￥1,672 |
| 登録日 : | 2014.12.22 |
概要
表面実装用IC(SOP)をユニバーサル基板などの2.54mmピッチのスルホールに変換する基板。実装するICはピッチ0.8mm、最大64ピンまで対応。
詳細
●寸法：45.08×71.85mm
●材質・板厚：両面・ガラスエポキシ1.0t
●仕上処理：スルホール金メッキ レジスト

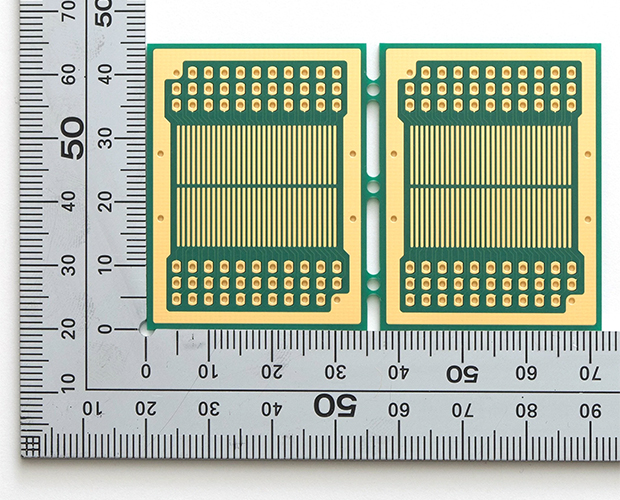

●外周ランド：2.54mmピッチ穴径0.9φ

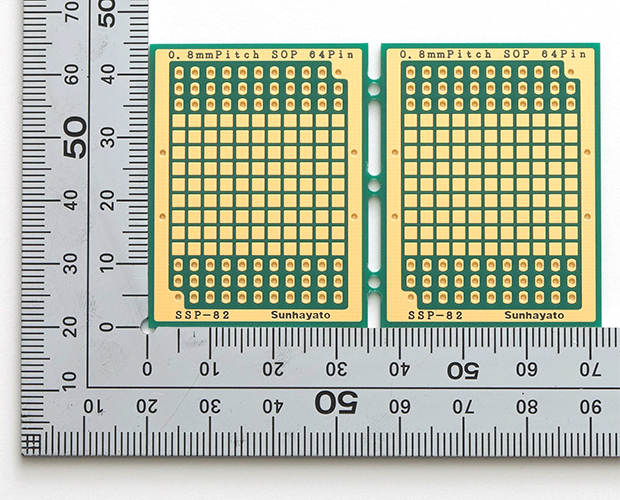

●裏面：2.54mmピッチ面実装用ランド
●備考：0.8mmピッチ Max.64ピンIC用2枚続き
●変換基板の使用方法
・基板の中央にICをハンダ付けし周辺のランドから配線を引き出します
・ピン数の少ないICはパターン中央部をご使用ください
・ピン配列等により搭載できないICがありますのでご注意願います
※在庫欄の表示については目安の為、納期を保証するものではありません。
※取寄せ対応品につき、手配後のキャンセル・変更には応じられませんのであらかじめご了承願います。
●RoHS対応
●材質・板厚：両面・ガラスエポキシ1.0t
●仕上処理：スルホール金メッキ レジスト
●外周ランド：2.54mmピッチ穴径0.9φ
●裏面：2.54mmピッチ面実装用ランド
●備考：0.8mmピッチ Max.64ピンIC用2枚続き
●変換基板の使用方法
・基板の中央にICをハンダ付けし周辺のランドから配線を引き出します
・ピン数の少ないICはパターン中央部をご使用ください
・ピン配列等により搭載できないICがありますのでご注意願います
※在庫欄の表示については目安の為、納期を保証するものではありません。
※取寄せ対応品につき、手配後のキャンセル・変更には応じられませんのであらかじめご了承願います。
●RoHS対応
