単電源・レールtoレール計装アンプ[RoHS]

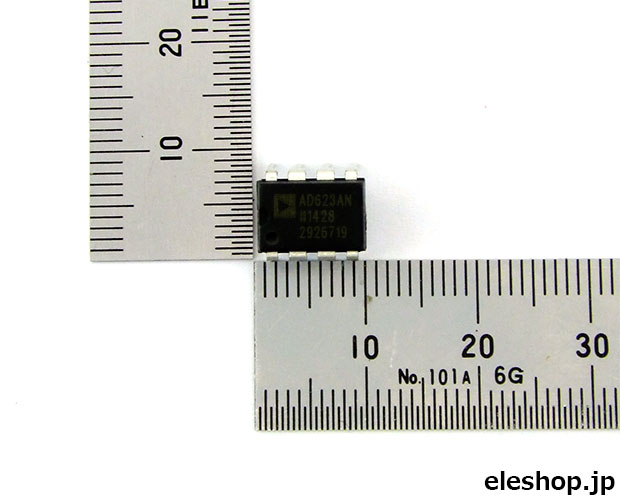

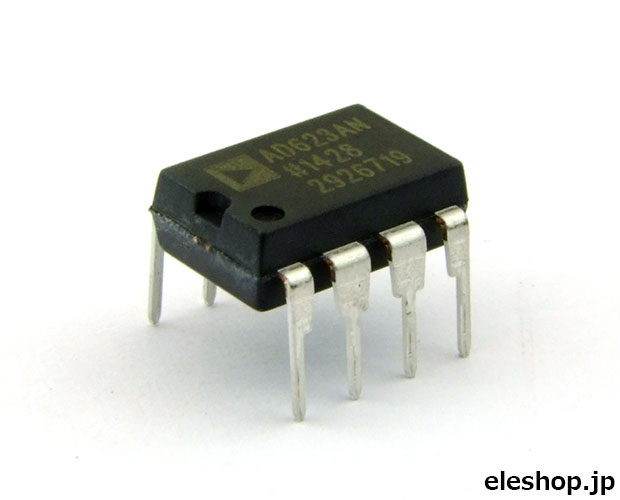

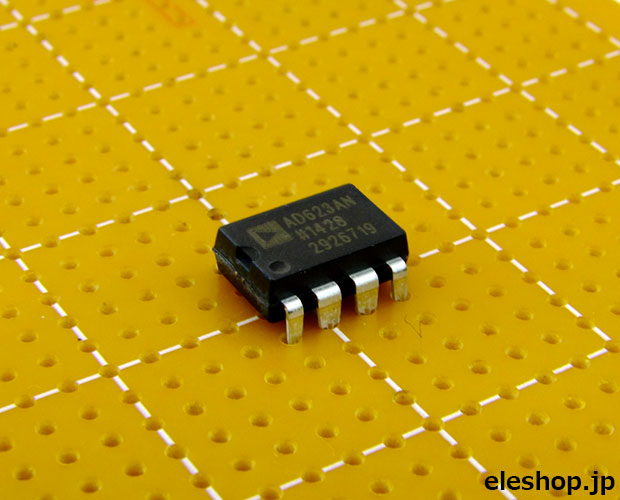

AD623ANZ

DIP-8P

web販売価格 : ¥1,584(税込)   注文受付単位:1
在庫 : 店舗取扱品(納期最短2〜3日)在庫数の確認は「問合せフォーム」からお願いします
送料区分 : ネコポス(ヤマト運輸)可能
メーカー : Analog Devices(アナログ デバイセズ)
商品コード : ECQ121
品名/型番 : 単電源・レールtoレール計装アンプ[RoHS] / AD623ANZ
登録日 : 2014.12.26
製品情報 : DATASHEET/PDF
この商品の関連ハッシュタグ
#Analog Devices(アナログ デバイセズ) #計装アンプ
数量 :

あわせて買いたい

最少受注単位でカートに投入されます

金メッキ丸ピンICソケット 08pin 数量割引リンク
¥96(税込)
在庫 : 2896

概要

単電源用の計装アンプで、3V〜12Vの単電源動作でレールtoレールの出力振幅を提供します。信号ゲインを抵抗で設定でき、外部抵抗器なしでユニティゲイン(G=1)が構成されています。また、外部抵抗器で最大1000までのゲイン設定がプログラムできます。

【ご注意ください!】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。

ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。

▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=ECQ121

詳細

●デスクリート設計よりも高性能
●単電源または両電源動作
●レールtoレール出力振幅
●入力電圧範囲はグランドより150mV以下まで拡張(単電源の場合)
●低消費、550μA(max.)供給電流
●優れたDC特性
・ゲイン精度:0.1%(ゲイン=1)
・ゲイン精度:0.35%(ゲイン>1)
・ゲインドリフト:25ppm(ゲイン=1)
・入力バイアス電流:25nA(max)
●外部抵抗なしで、ユニティ・ゲイン
●1つの外部抵抗でゲイン1(外部抵抗なし)〜1000の設定
●優れたAC特性
・同相ノイズ除去特性:
・90dB(min)@ゲイン=10
・70dB(min)@ゲイン=1(@60Hz、1kΩのアンバランス・ソース)800kHz帯域幅(ゲイン=1)
・セトリング時間:20μs(〜0.01%)@ゲイン=10
●低ノイズ
・35nV/√Hz RTIノイズ@1kHz(ゲイン=1)
