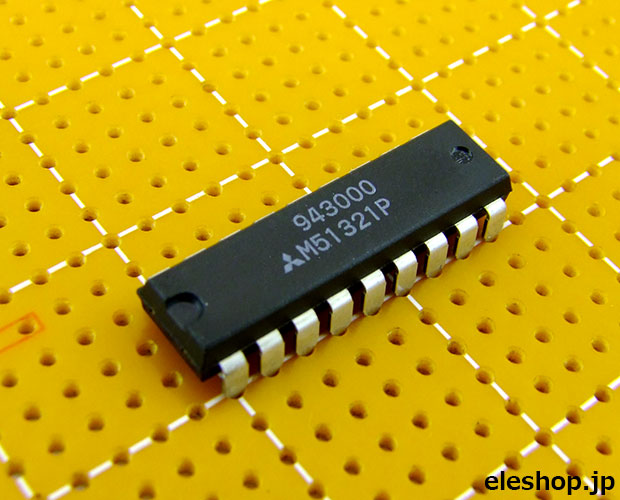

【販売終了】映像用アナログスイッチ M51321P
| web販売価格 : | ￥282(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 販売終了 |
| 送料区分 : | ネコポス(ヤマト運輸)可能 |
| メーカー : | 三菱電機 |
| 商品コード : | F62125 |
| 品名／型番 : | 【販売終了】映像用アナログスイッチ M51321P |
| 登録日 : | 2015.6.2 |
| 製品情報 : | DATASHEET/PDF |
概要
その他【映像用IC】はこちら
映像信号用のアナログスイッチです。3入力の2系統音声スイッチと1系統映像スイッチを内蔵し、各々を同時に制御できます。また、映像スイッチは約6.7dBの増幅器を内蔵しています。
映像信号用のアナログスイッチです。3入力の2系統音声スイッチと1系統映像スイッチを内蔵し、各々を同時に制御できます。また、映像スイッチは約6.7dBの増幅器を内蔵しています。
詳細
●電源電圧：5〜14V
●回路電流：38mA
●入力バイアス電圧：4.2V
●出力バイアス電圧：
・映像用：5.6V
・音声用：3.6V
●出力DCオフセット電圧：15mV
●制御端子：8.0V
●スレッショルド電圧：4.0V
●電圧利得：
・映像用：6.7dB
・音声用：-0.1dB
●全高調波歪率：0.02％
●出力雑音電圧：
・映像用：3μVrms
・音声用：0.5μVrms
●クロストーク：
・映像用：80dB
・音声用：55dB

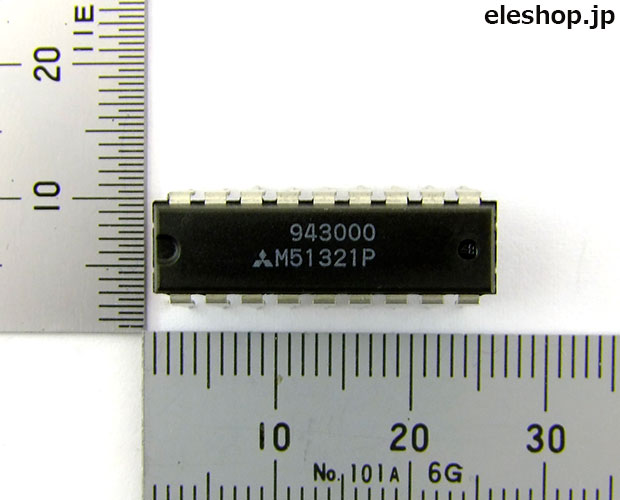

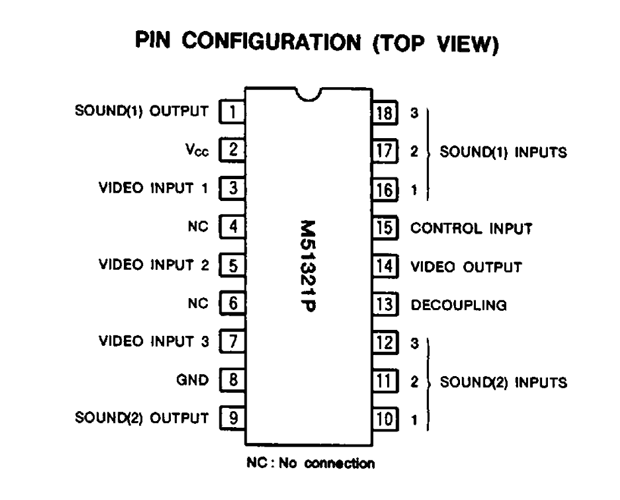

●パッケージ：DIP-18P
●回路電流：38mA
●入力バイアス電圧：4.2V
●出力バイアス電圧：
・映像用：5.6V
・音声用：3.6V
●出力DCオフセット電圧：15mV
●制御端子：8.0V
●スレッショルド電圧：4.0V
●電圧利得：
・映像用：6.7dB
・音声用：-0.1dB
●全高調波歪率：0.02％
●出力雑音電圧：
・映像用：3μVrms
・音声用：0.5μVrms
●クロストーク：
・映像用：80dB
・音声用：55dB
●パッケージ：DIP-18P
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
DIP-18P
