4回路入出力フルスイングオペアンプ[RoHS]

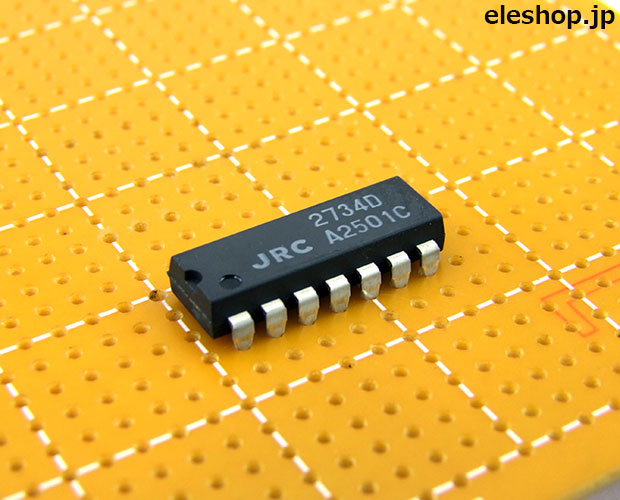

NJM2734D

DIP-14P

web販売価格 :	￥412(税込) 注文受付単位：1
在庫 :	店舗取扱品（納期最短2～3日）在庫数の確認は「問合せフォーム」からお願いします
送料区分 :	ネコポス（ヤマト運輸）可能
メーカー :	日清紡マイクロデバイス(旧:新日本無線JRC)
商品コード :	F9B122
品名／型番 :	4回路入出力フルスイングオペアンプ[RoHS] / NJM2734D
登録日 :	2015.9.11
製品情報 :	データシート/PDF

概要

NJM2734 は、1.8V の低電圧から動作する単電源入出力フルスイングが可能なオペアンプです。入出力ともにグランドレベルから電源電圧までの広いダイナミックレンジを持つため、グランドセンスに加え、電源電圧の電流検出も可能にします。また、センサー回路やポータブル機器に要求される、ローノイズ特性、低動作電圧、高位相余裕といった特徴を備えております。バッテリー機器やポータブルオーディオ機器、センサーへの組込みなど、各種アプリケーションへの応用が可能です。

【ご注意ください！】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。

ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=F9B122

詳細

●回路数：4回路
●単電源・入出力レールtoレールクワッドオペアンプ
●動作電源電圧：1.8～6.0V
●入力フルスイング：VICM＝0～5.0V(＠V＋＝5V)
●出力フルスイング：VOH≧4.9V/VOL≦0.1V(＠V＋＝5V、RL＝20kΩ)
●出力ドライブ能力：VOH≧4.75V/VOL≦0.25V(＠V＋＝5V、RL＝2kΩ)
●入力オフセット電圧：5mV(max.)
●スルーレート：0.4V/μs(typ.)
●低入力換算雑音電圧：10nV/√Hz(typ.)
●高位相マージン：φM＝75deg.(typ. ＠RL＝2kΩ)
●バイポーラ構造
●外形：DIP-14P
