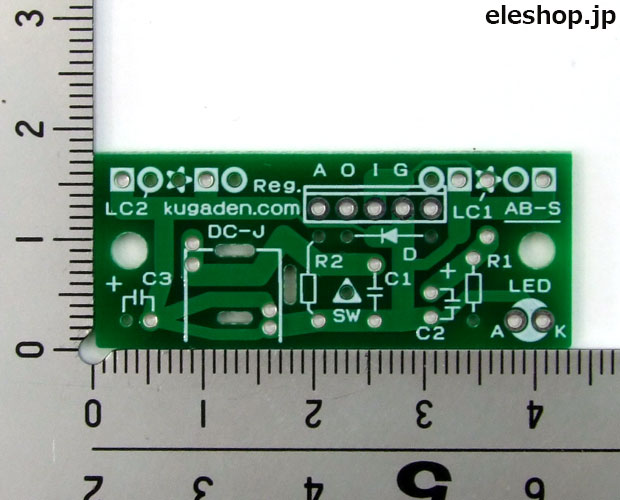

【販売終了】AB基板 DCジャック・三端子レギュレータ基板 /AB-S
| web販売価格 : | ￥88(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 販売終了 |
| 送料区分 : | ネコポス(ヤマト運輸)可能 |
| メーカー : | クガデン(旧久我山電子) |
| 商品コード : | G8M311 |
| 品名／型番 : | 【販売終了】AB基板 DCジャック・三端子レギュレータ基板 /AB-S |
| 登録日 : | 2016.8.22 |
概要
基板1枚にDCジャックと三端子レギュレータ(周辺部品を含む)が搭載可能です。DCジャック変換基板としてでも使用可能です。三端子レギュレータは3種類のピン配置に対応しますので幅広く使用できます。半田ショートによりセンタープラス/マイナスの選択が可能です。
詳細
●対応三端子レギュレータ(ピン配置)：
※但し、TO-92〜TO-220(例外あり)のリード品となります。
・78シリーズやLM2940シリーズ、BAシリーズなどのIN-GND-OUTの品種
・各社317シリーズなどのADJ-OUT-INの品種
・HT73シリーズやHT75シリーズ、79シリーズなどのGND-IN-OUTの品種
●対応DCジャック：KD-014など同等形状のDCジャック
●半田ショートによりセンタープラス/マイナス設定可
●最大電流：2A(基板自体の通電電流)
●基板サイズ：43.18(W)×17.778(D)×1.6(t)mm
●使い方の詳細はメーカーサイトをご覧ください。
※但し、TO-92〜TO-220(例外あり)のリード品となります。
・78シリーズやLM2940シリーズ、BAシリーズなどのIN-GND-OUTの品種
・各社317シリーズなどのADJ-OUT-INの品種
・HT73シリーズやHT75シリーズ、79シリーズなどのGND-IN-OUTの品種
●対応DCジャック：KD-014など同等形状のDCジャック
●半田ショートによりセンタープラス/マイナス設定可
●最大電流：2A(基板自体の通電電流)
●基板サイズ：43.18(W)×17.778(D)×1.6(t)mm
●使い方の詳細はメーカーサイトをご覧ください。
