対象物の色を再現するカメレオン機能搭載!リレー付きカラーセンサーキット
MK-329

web販売価格 : ¥2,449(税込)   注文受付単位:1
在庫 : 店舗取扱品(納期最短2〜3日)在庫数の確認は「問合せフォーム」からお願いします
送料区分 : 宅配便(ヤマト運輸)
メーカー : クネット
ブランド : マイコンキットドットコム
商品コード : GAM112
品名/型番 : 対象物の色を再現するカメレオン機能搭載!リレー付きカラーセンサーキット / MK-329
登録日 : 2016.10.21
製品情報 : 組立説明書/PDF
数量 :

あわせて買いたい

最少受注単位でカートに投入されます

コンパクトACアダプタ 12V 0.5A 数量割引リンク
¥990(税込)
在庫 : 3993

概要

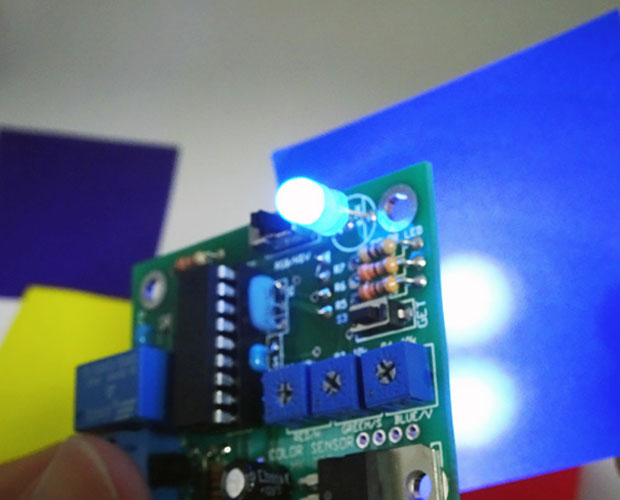

リレー付きカラーセンサーキット」は、カラーセンサーが検出した色をカラーLEDで再現するカメレオン機能を搭載し、設定した色を検出するとリレーをオンにするリレー付きカラーセンサーキットです。

【ご注意ください!】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。

ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。

▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=GAM112

詳細

●製品概要:
TAOS社(現AMS社)のカラーセンサー「TCS230」を使用しており、内蔵の高輝度の白色LEDで照らされた対象物の色を識別し、設定した色を検出するとリレーを駆動します。リレー出力にアラーム、照明などを接続すれば、設定した色を検出するとそれらを鳴らす、または点灯させることができます。
カメレオン機能は、センサーが検出した色を付属のカラーLEDで再現するので、例えばカラーセンサーをケースの裏面に取付け、ケースの上面にカラーLEDを光が拡散するように取り付ければ(あるいは複数のカラーLED実装)、ケースの背面の色が上面に広がるので、ケースの色が保護色のように変わっておもしろいかもしれません。
検出する色の設定は、RGB(赤、緑、青)それぞれの強度を設定する方法と、HSV(色相、彩度、明度)それぞれの大きさを設定する方法の2種類搭載しているので、対象物に応じて最適な方法を選べます
●特徴:
・検出した色をカラーLEDで再現するカメレオン機能
・設定した色を検出するとリレーを駆動
・検出する色の設定はRGB(赤、緑、青)またはHSV(色相、彩度、明度)で設定可能
●電源電圧:DC12V(100mA以上)
●消費電流:約35mA、約70mA(リレー駆動時)
●リレー接点:
・AC125V 1A / DC30V 1A(抵抗負荷)
・AC125V 0.3A / DC30V 0.3A(誘導負荷)
●カラーセンサー:TCS230(TAOS社製)
●検出距離:約10cm
※注意:
・対象物の光を集光する機能はないので対象物から10cm以上離れると、検出する色が定まりません。ご注意ください。
・製品に取扱説明書(製品マニュアル)、回路図などは付属しません。ページ下の関連情報よりダウンロードしてください。

動画

リレー付きカラーセンサーキット MK-329
