回路図自動生成ツール ミルフィーユ デバイスボード DCモータードライバー
DC Motor Driver
| web販売価格 : | ￥1,320(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | なし |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | H23318 |
| 品名／型番 : | 回路図自動生成ツール ミルフィーユ デバイスボード DCモータードライバー / DC Motor Driver |
| 登録日 : | 2017.2.3 |
| 製品情報 : | カタログ/PDF |
概要

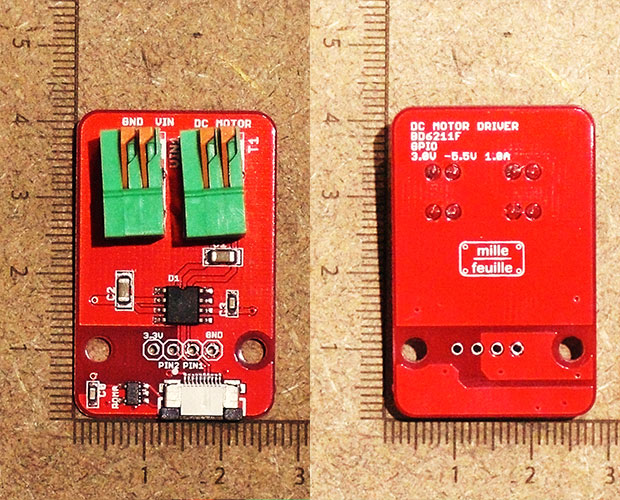

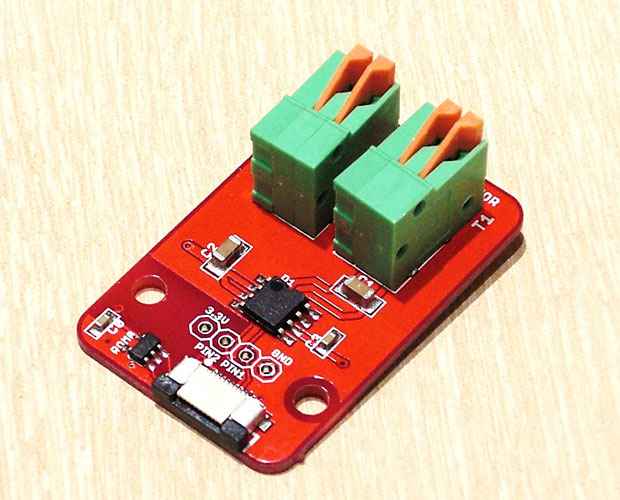

回路図自動生成ツール ミルフィーユ用デバイスボード「DCモータードライバー」です。モジュールボードとフラットケーブルで接続して使用します。メインデバイスはロームのDCブラシモータードライバー/BD6211F(最大電圧7V)。
詳細
●対応プラットフォーム：
・3V系 Arduino互換機
・Raspberry Pi
●使用デバイス：ローム BD6211F DCブラシモータードライバー
●電源電圧範囲：7V(max.)
●最大出力電流：0.5A/1.0A/2.0A
●出力ON 抵抗：1.0Ω/1.0Ω/0.5Ω
●PWM入力周波数範囲：20〜100kHz
●スタンバイ電流：0μA(typ.)
●動作温度範囲：−40〜＋85°C
●内蔵1チャンネル構成
●VREF電圧設定ピンによりPWMデューティの制御が可能になります
●相互導通防止回路
●4つの保護回路を提供：OCP、OVP、TSD、UVLO
●BD6211F データシート/PDF
●プログラミング：
・サンプルプログラム：DCMotorTest.py
・ファンクション：import DCMotor
・3V系 Arduino互換機
・Raspberry Pi
●使用デバイス：ローム BD6211F DCブラシモータードライバー
●電源電圧範囲：7V(max.)
●最大出力電流：0.5A/1.0A/2.0A
●出力ON 抵抗：1.0Ω/1.0Ω/0.5Ω
●PWM入力周波数範囲：20〜100kHz
●スタンバイ電流：0μA(typ.)
●動作温度範囲：−40〜＋85°C
●内蔵1チャンネル構成
●VREF電圧設定ピンによりPWMデューティの制御が可能になります
●相互導通防止回路
●4つの保護回路を提供：OCP、OVP、TSD、UVLO
●BD6211F データシート/PDF
●プログラミング：
・サンプルプログラム：DCMotorTest.py
・ファンクション：import DCMotor
