アンバランスTOバランス変換基板 Rev2
BLA-01

web販売価格 :	￥1,711(税込) 注文受付単位：1
在庫 :	店舗取扱品（納期最短2～3日）在庫数の確認は「問合せフォーム」からお願いします
送料区分 :	ネコポス（ヤマト運輸）可能
メーカー :	その他メーカ/ブランド
商品コード :	H4L411
品名／型番 :	アンバランスTOバランス変換基板 Rev2 / BLA-01
登録日 :	2017.4.21
製品情報 :	パーツリスト/PDF

この商品の関連ハッシュタグ

#AVキット #たかじん

概要

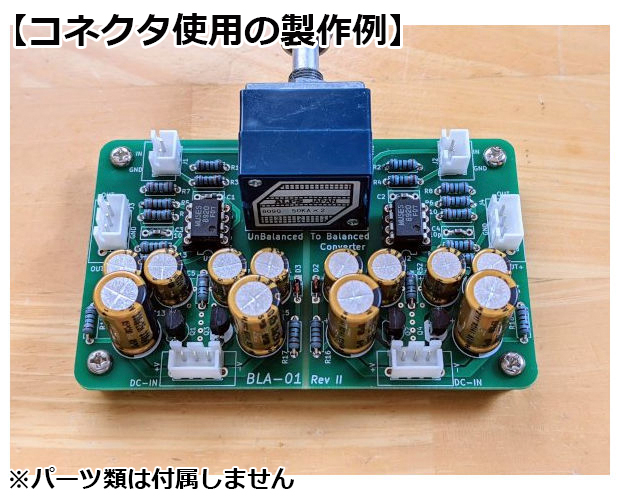

アンバランスのオーディオ信号からバランス信号を作り出す回路です。ボリュームも搭載して、この基板1枚でバランス信号出力のプリアンプが完成します。パワーアンプやヘッドホンアンプのバランス駆動が可能になります。本製品単体でもバランス駆動ヘッドホンアンプとしても楽しめます。

※本製品は基板単体のみの販売です。部品は実装も付録もされておりませんので別途お求めください。
※一部抵抗の値が基板のシルク印刷とパーツリストで異なっていますが、製作者様に確認したところ、どちらの値でも動作するとのことでした。不安な場合はシルク印刷をもとにご製作ください。

【ご注意ください！】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。

ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=H4L411

詳細

●特徴：
・最も低ノイズな0dBアンプ構成(ボリューム最大時で0dB)
・電源部を含めて完全な左右独立回路
・シンプルで部品が少ないOPAMP回路(FET入力タイプ)
・一切DCをカットしないDCアンプ構成
・電源リップルフィルタ、兼、電圧リミッタ回路を搭載
　(パワーアンプに使っている±15Vを超える電源も使用することができます)
・ボリュームを基板上に搭載
　(アルプスRK27、または東京光音電波CP-600が使用可能)
・バランス出力型ヘッドホンアンプとしても使用可能
・アンプをバランス化すると出力は理論値で4倍になります
　※パーツは付属しません。別途お求めください
※パーツに関してはパーツリスト(PDF) をご参考ください
