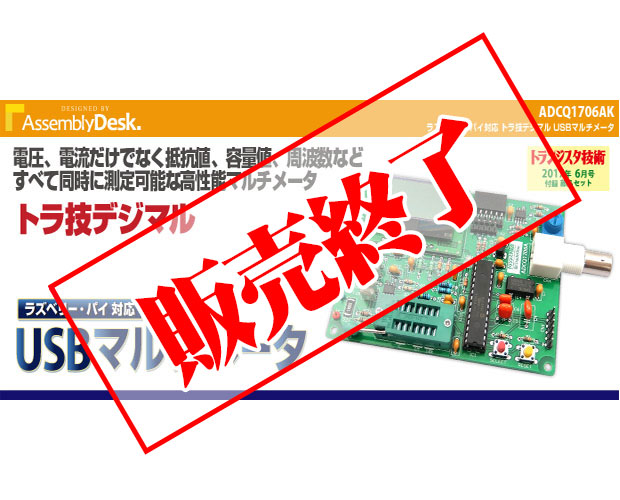

【販売終了】トランジスタ技術2017年6月号連動企画 ラズベリー・パイ対応!トラ技デジマルUSBマルチメータ【部品セット】 /ADCQ1706AK

web販売価格 : ¥7,128(税込)   注文受付単位:1
在庫 : 販売終了
送料区分 : 宅配便(ヤマト運輸)
メーカー : ビット・トレード・ワン
商品コード : H5H313
品名/型番 : 【販売終了】トランジスタ技術2017年6月号連動企画 ラズベリー・パイ対応!トラ技デジマルUSBマルチメータ【部品セット】 /ADCQ1706AK
登録日 : 2017.5.17

概要

【在庫限りで販売終了】
【部品セットのみ】
ネットワーク機能などラズベリー・パイ(以下ラズパイ)が得意なことはラズパイに任せ、リアルタイム性能に優れたPICマイコンと組み合わせることでRaspberry Piを高機能部品として活用します。ラズパイのネットワーク機能を活かしパソコン・スマートフォンなどブラウザから観測可能な一方、PICマイコンのリアルタイム性能を活かし電圧、電流だけでなく抵抗値、容量値、周波数など、すべて同時に測定可能な高性能マルチテスタの登場です。
※対応基板はトランジスタ技術2017年6月号に付録されておりますので別途お求めください。

詳細

【ご注意】
付録基板への組立てを行うための部品セットです。付録基板は付属していません。
基板本体はCQ出版社発行のトランジスタ技術2017年6月号をお買い求めください。
また部品セットは、チップ部品等細かい部品のハンダ付けが必要となり上級者向けの内容となっています。
ハンダ付けに不慣れな方にはすべてセットになった組立済版のご購入をおすすめ致します。
また本製品にRaspberry Piは、付属しておりません。


【特徴】
●電圧/電流/抵抗値/容量/周波数が測定できる!従来のアナログテスタと比べ高精度・高確度な計測が可能!
リアルタイム性能に優れるPICマイコンの特徴を活かし電圧、電流だけでなく抵抗値、容量値、周波数など、すべて同時に測定可能な高性能マルチメータです!
●計測結果をネットワーク経由でパソコン・スマートフォンなどのブラウザ上で観測可能!
ラズパイのネットワーク性能を活かし収集したデータをグラフ化!ブラウザでの確認の他、CSV形式で出力することも可能です。
※CSV形式出力はウィンドウズ版のみ
●受動部品が簡単着脱、ゼロプレッシャーソケット(ZIF)を搭載
コンデンサ容量や抵抗の値など受動部品の測定に便利なゼロプレッシャーソケットを搭載しています。
●USBで接続!シリアル変換アダプタを同梱
標準でシリアル変換アダプタを同梱、ラズベリー・パイやパソコンなどUSB経由で直接接続可能です。

【製品仕様】
●対応OS:Raspbian
●対応機種:
・Raspberry Pi Model B+/Raspberry Pi 2 Model B/Raspberry Pi 3 Model B
・Windows10/Windows8.1/Windows8/Windows7/Vista搭載のDOS/Vパソコン
●表示:キャラクタ液晶モジュール(16×2行)
●入力端子:
・周波数測定用BNCコネクタ:1
・容量、抵抗値測定用(ZIFソケット14ピン):1
・電流測定端子(チェックピン):2
・電圧測定端子(チェックピン):2
●電源:Raspberry Piより給電 5V
●本体重量:約65g
●サイズ:100(W)×75(D)×18(H)mm(組立後/突起物除く)
●キット付属品:
・部品表×1部
・シリアル変換アダプタ×1個
・シリアル変換接続ケーブル×1組
 ※Raspberry Pi本体は付属しません
●使用温度:0〜40℃(結露なきこと)
●生産国:Made in Japan

【計測項目と測定性能仕様】
●電圧:
・最大電圧:DC20V
・分解能:mV
・精度:±1.0%(精度は分圧抵抗に依存)
・表示形式:20.000V
●電流:
・最大電流:DC2.0A
・分解能:100μA
・精度:±1.0%(精度はシャント抵抗に依存)
・表示形式:2.0000A
●抵抗:
◆高抵抗:
・最大1MΩ
・分解能:kΩ
・表示形式 1000kΩ
◆低抵抗:
・最大10kΩ
・分解能:Ω
・精度:±1%(精度は基準抵抗に依存)
・表示形式:10000Ω
●容量:
・最大容量:1μF
・分解能:pF
・表示形式:1000000pF
・精度:±2%(精度は基準コンデンサに依存)
●周波数:
・最大周波数:20MHz
・分解能:Hz
・精度:±50ppm(精度はクリスタル発振器に依存)
・表示形式:20000000Hz

基板組立済 もあります
