【販売終了】SabreberryDAC ZERO GPIO端子未実装版 /SabreberryDAC ZERO

web販売価格 : ¥7,945(税込)   注文受付単位:1
在庫 : 販売終了
送料区分 : 送料サービス
メーカー : その他メーカ/ブランド
商品コード : H6K413
品名/型番 : 【販売終了】SabreberryDAC ZERO GPIO端子未実装版 /SabreberryDAC ZERO
登録日 : 2017.6.20

あわせて買いたい

最少受注単位でカートに投入されます

SabreberryDAC ZERO用アクリルベース
¥1,760(税込)
在庫 : 18

概要

RaspberryPi ZEROのサイズに合わせた、ESS社のES9023P搭載 24bit・192kHz対応の超小形オーディオ用DAC基板です。高音質なオーディオ用パーツをふんだんに使用したヘッドホンドライブ回路を搭載しています。基板上のタクトスイッチを操作することでPLAY/STOPや音量を調整することが出来ます。ポータブルでの使用を想定されたDACですが、従来のPi2、Pi3にも使用可能です。GPIOコネクタは未実装です。(コネクタ付属)

【ご注意ください!】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。

ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。

▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=H6K413

詳細

【特徴】
GPIOコネクタは未実装
●RaspberryPi ZEROにピッタリの超小形DAC基板
●Pi2/Pi3用のフル実装タイプはハンダ付け不要でヘッドホンを鳴らせる
●MPDを操作可能なタクトスイッチ6個搭載
●高音質ヘッドホンドライブ回路搭載
●RCA端子へ出力できるDACダイレクト端子
●I2C拡張端子
●PLAYインジケータ
●最適化された基板パターンレイアウト

【DAC部】
●ESS社 ES9023P搭載 192kHz 24bit
●ESS社独自のジッター低減回路
●S/N比:112dB
●歪率:0.002%
●低位相ノイズ水晶発振器
●Vishay社 薄膜MELF抵抗器によるリファレンス電流

【ヘッドホンアンプ部】
●TI社 Sound Plusシリーズ 低ノイズ低歪オペアンプ OPA1662
●パナソニック社 ECHU フィルムコンデンサ
●Vishay社 MMA 0204 プロフェッショナル級薄膜MELF抵抗器
●電源ON時のポップノイズを低減するミュート回路
●8Ωの低インピーダンスヘッドホンを駆動可能
 ※高い方は150Ω程度まで/感度による

【電源部】
●NXP社 BISSトランジスタ使用ディスクリートレギュレータ

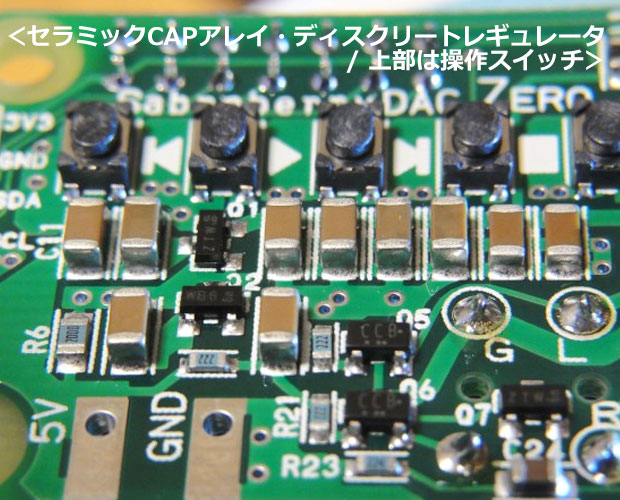

●Sabreberry+譲りの低誘電率セラミックCAPアレイによるノイズトラップ
●Rubycon社 薄膜高分子積層コンデンサ(PMLCAP)
●裏面に大容量電解コンデンサを追加することも可能
●RaspberryPiと分離した電源を投入可能(標準では共有)

【対応ドライバ】
Volumioやmoode Audio、RuneAudioなどでは 「hifiberry dac」 を選択してください。
また「ES9023」や「Generic」でも動作するようです。
hifiberry dac は、RaspberryPiのI2S出力のオーディオドライバとして最初に搭載された
ドライバで、 標準的なI2S出力が得られます。

関連情報

スタッフコメント

こちらの商品はデジットブログで紹介中です。

「SabreberryDAC ZERO」が入荷しました!
