【販売終了】ONTOMO MOOK これならできる 特選スピーカーユニット パイオニア編 ▲航空便不可▲ /ISBN9784276962675

web販売価格 : ¥3,850(税込)   注文受付単位:1
在庫 : 販売終了
送料区分 : 宅配便(ヤマト運輸)
メーカー : 音楽之友社
商品コード : H75311
品名/型番 : 【販売終了】ONTOMO MOOK これならできる 特選スピーカーユニット パイオニア編 ▲航空便不可▲ /ISBN9784276962675
登録日 : 2017.7.5

あわせて買いたい

最少受注単位でカートに投入されます

ボンノート 06エンクロージャー(2台1組)
¥5,060(税込)
在庫 : 5
【販売終了】一体型パワードスピーカーシステム組立キット WP-PSS600W
¥9,460(税込)
在庫 : 販売終了
【販売終了】ONTOMO MOOK スピーカー工作の基本&実例集 2017年版 /ISBN9784276962699
¥4,400(税込)
在庫 : 販売終了

概要

パイオニアは日本で初めてハイファイダイナミック型スピーカーを開発後、多くの名作スピーカーシステムを世に送り出しているメーカー/ブランド。その血統を受け継ぐのがこちら。6cm口径と小さいながらとても大きなマグネットを持っていて、小口径を生かしたデスクトップ用の小型スピーカーはもちろん、低音を稼ぎ出す長いホーンを持つバックロード型スピーカーにも対応。駆動力の高さからレスポンスのよい音が楽しめます。

詳細

●OMP-600規格:
・形式:6cmコーン型フルレンジ
・インピーダンス:8Ω
・最低共振周波数:130Hz(1V)
・定格周波数範囲:80Hz〜20kHz(−10dB)
・出力音圧レベル:82dB(300 / 400 / 500 / 600Hz平均、1m/1W)
・定格入力:10W(400cc相当Box 入り)、5W(ユニット)
・最大入力:15W(400cc相当Box 入り)、10W(ユニット)
・質量:約218g

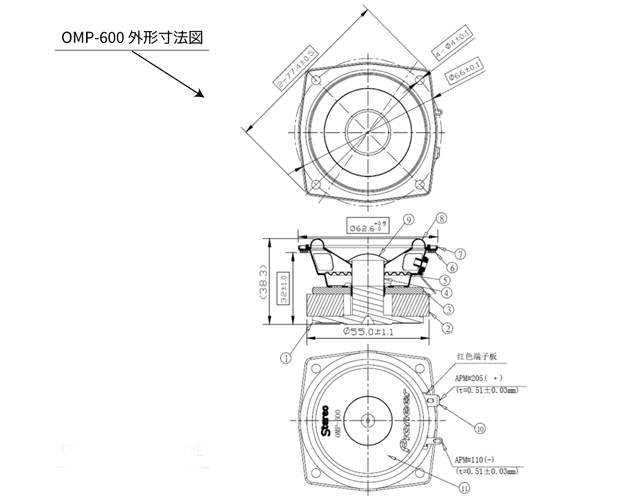

・バッフル開口寸法:φ58mm

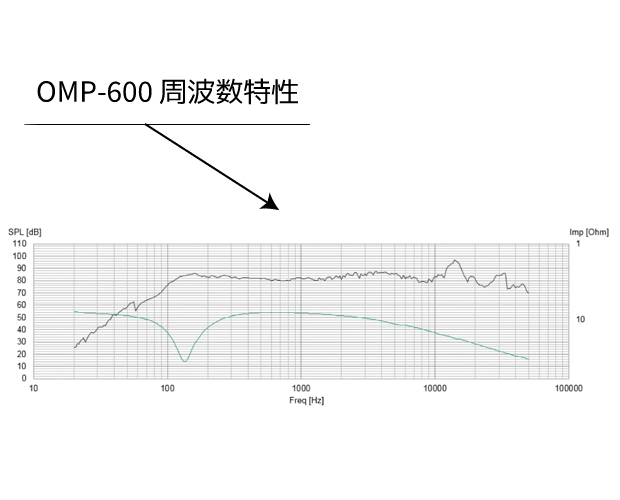

●OMP-600 TSパラメーター:
Electrical Parameters
Re 7.42Ohm electrical voice coil resistance at DC
Le 0.194mH frequency independent part of voice coil inductance
L2 0.113mH para-inductance of voice coil
R2 0.93Ohm electrical resistance due to eddy current losses
Cme 144.96μF electrical capacitance representing moving mass
Lces 5.62mH electrical inductance representing driver compliance
Res 37.48Ohm resistance due to mechanical losses
fs 176.4Hz driver resonance frequency

Mechanical Parameters
(using laser)
Mms 1.583g mechanical mass of driver diaphragm assembly including air load and voice coil
Mmd 1.509g mechanical mass of voice coil and diaphragm without air load
Rms 0.291kg/s mechanical resistance of total-driver losses
Cms 0.514mm/N mechanical compliance of driver suspension
Kms 1.94N/mm mechanical stiffness of driver suspension
Bl 3.304N/A force factor (Bl product)
Lam 0.135 suspension creep factor

Loss factors
Qtp 0.997 total Q-factor considering all losses
Qms 6.021 mechanical Q-factor of driver in free air considering Rms only
Qes 1.193 electrical Q-factor of driver in free air considering Re only
Qts 0.995 total Q-factor considering Re and Rms only

Other Parameters
Vas 0.1925l equivalent air volume of suspension
n0 0.085% reference efficiency (2 pi-radiation using Re)
Lm 81.5dB characteristic sound pressure level (SPL at 1m for 1W @ Re)
Lno 81.83dB nominal sensitivity (SPL at 1m for 1W @ Zn)

rmse 7.1% root-mean-square fitting error of driver impedance Z(f)
rmse 3.67% root-mean-square fitting error of transfer function Hx(f)

Seri 0Ohm resistance of series resistor
Sd 16.26cm2 diaphragm area
