楽しい工作シリーズ No.227 カムプログラムロボット工作セット ▲航空便不可▲
ITEM70227

web販売価格 : ¥3,168(税込)   注文受付単位:1
在庫 : なし
送料区分 : 宅配便(ヤマト運輸)
メーカー : タミヤ(TAMIYA)
商品コード : H8A122
品名/型番 : 楽しい工作シリーズ No.227 カムプログラムロボット工作セット ▲航空便不可▲ / ITEM70227
定価 : ¥3,520
登録日 : 2017.8.10
製品情報 : パンフレット/PDF
この商品の関連ハッシュタグ
#タミヤ(TAMIYA) #メカトロキット

あわせて買いたい

最少受注単位でカートに投入されます

単3形アルカリ電池4本パック ▲航空便不可▲
¥143(税込)
在庫 : 店舗取扱品(納期最短2〜3日)在庫数の確認は「問合せフォーム」からお願いします

概要

【カムを使って動きをプログラムしよう!】自由にセットできるカムを使って動きをプログラムできるロボット工作の組み立てキットです。モーターを2個搭載した動力用ギヤボックスを本体の下にセットして、三角形のクローラー(履帯)で進み、左右の腕も動きます。カムを差し込んだプログラムバーをロボットの中央にセット。プログラムバーギヤケースでバーを移動させてカムの配列を機械的に読み取り、車体下のステアリングレッグを押し下げて、クローラーを浮かせることで動きを変えます。プログラムバーは1本で約35秒の制御ができ、つなぎ合わせて制御時間を伸ばすことも可能です。必要な部品はすべてセットされ、ネジ止めとはめ込みだけで完成します。

詳細

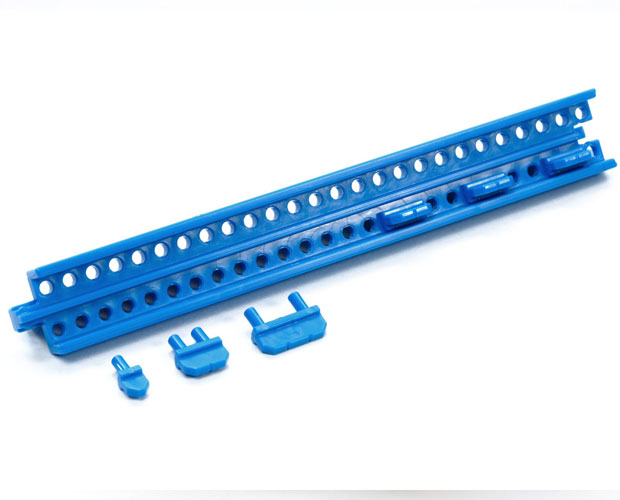

■3種類のカムをプログラムバーに自由に配置して、ロボットの動きをコントロールします
■プログラムバーはロボットの中央にセット。機械的にカムを読み取り、ステアリングレッグを動かします。

●基本の動きは2タイプ
動きの仕組みは、カムが本体の下に取り付けられたステアリングレッグを押し下げて、
クローラーを浮かせて動きを変えます。
■Aタイプは、カムがないと前進し、片側にカムがあると旋回(左にカムがあると左に曲がります)、
 両側にカムがあると停止します
■Bタイプはカムがないとその場で左に回り、片側にカムがあると前進・後進(左にカムがあると前進、
 右にカムがあると後進)、両側にカムがあると停止します。

パターンの切り換えはモーターの配線変更とステアリングレッグのブーツ部品の有り無し。
また、3種類のカムを用意して、レッグを押し下げる時間を変えられます。
さらに、ユニバーサルプレートを取り付けてギヤボックスなどを追加でき、市販のマイコンボードや基板を
搭載して動きをコントロールすることも可能です。

【基本スペック】
●完成時のサイズ:全長約136mm、幅約128mm、高さ約116mm
●130モーター2個付き
●接着剤を使わずに、ネジ止めとはめ込みだけで手軽に組み立てられます。
●別にお求めいただくもの:単3形電池×1本
