SPRESENSE アドオン BME280
SSCI-039284

web販売価格 : ¥1,980(税込)   注文受付単位:1
在庫 : 1 (現在庫数)
送料区分 : 宅配便(ヤマト運輸)
メーカー : スイッチサイエンス(SWITCHSCIENCE)
商品コード : J2Q315
品名/型番 : SPRESENSE アドオン BME280 / SSCI-039284
登録日 : 2019.2.26
数量 :

あわせて買いたい

最少受注単位でカートに投入されます

IoT向けスマートセンシングプロセッサ搭載ボード SPRESENSE メインボード
¥6,050(税込)
在庫 : 2
IoT向けスマートセンシングプロセッサ搭載ボード SPRESENSE 拡張ボード
¥3,850(税込)
在庫 : 2

概要

ソニーのSPRESENSE専用の環境センサー基板です。基板上に搭載した「BME280」により温度・湿度・気圧の測定ができます。

詳細

●特徴:
基板上には、拡張用の3.3V系I2C端子もあるので、信号レベル変換基板としても利用できます。また本製品には逆差し防止機構がありませんので、SPRESENSE本体に取付ける場合には1番ピンを確認しながら取り付けてください。実際に使用するときの手順などは、開発者ブログ「SPRESENSE使ってみよう」を参考にしてください。

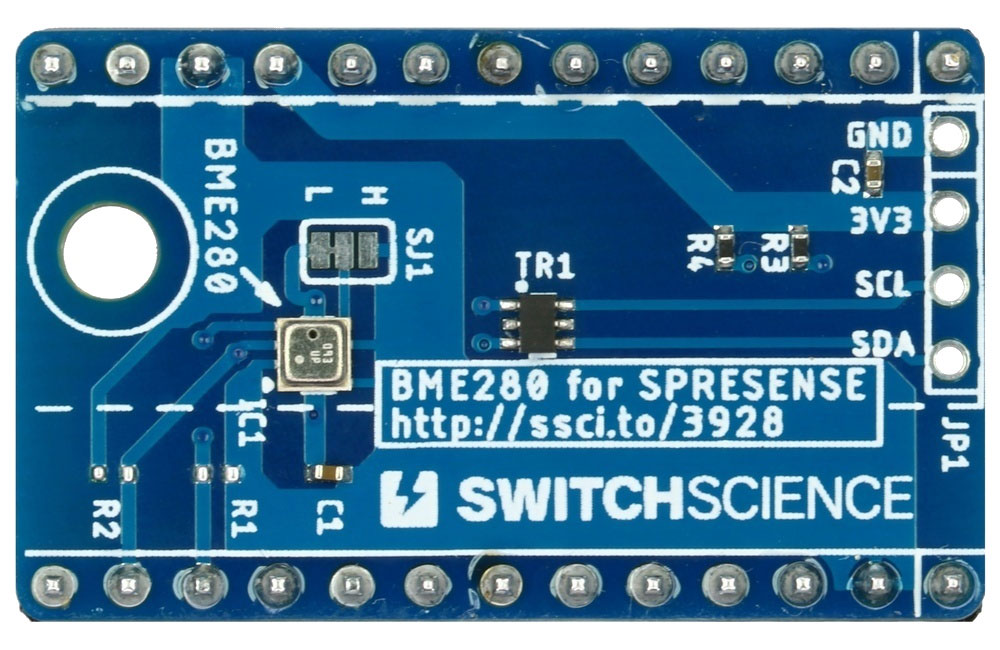

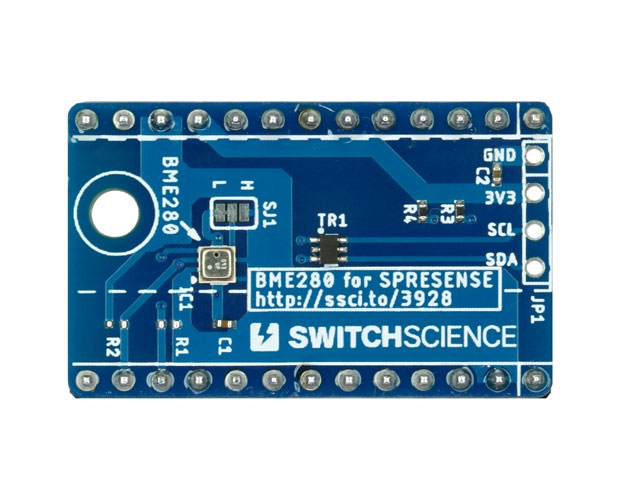

基板(表)

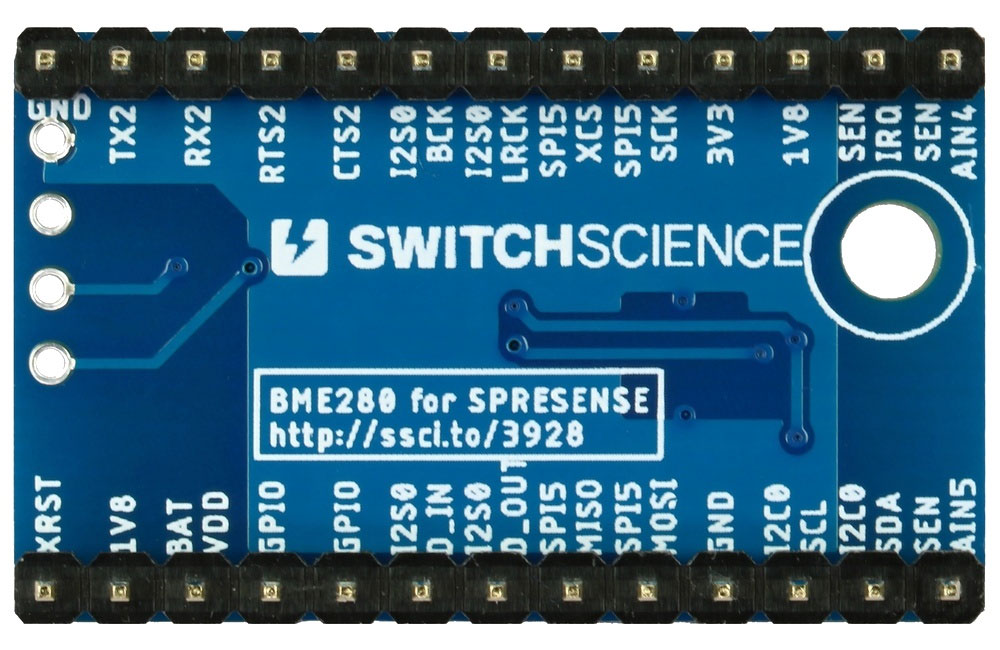

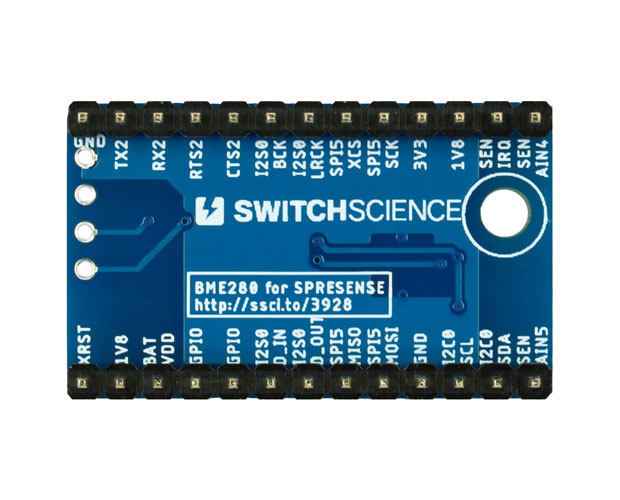

基板(裏)

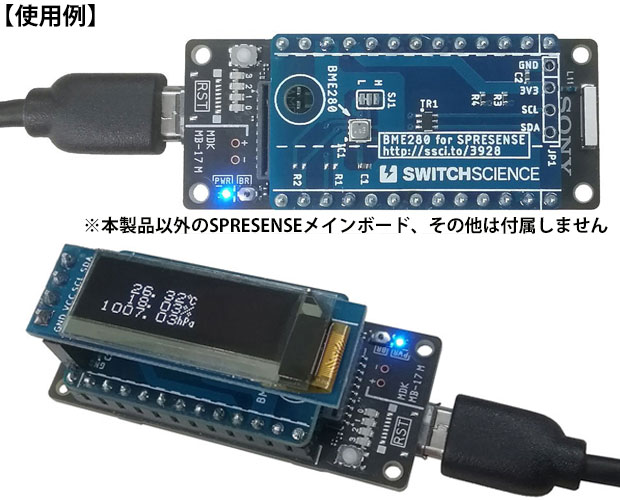

製品使用例

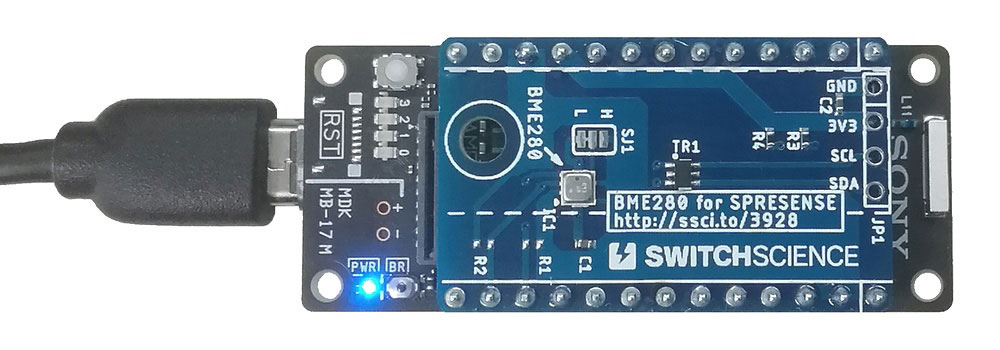

SPRESENSE本体に取付けた場合


拡張端子に3.3V系I2Cモジュールを追加した例


●製品仕様:
・温度・湿度・気圧センサー(BME280)を搭載。
 (I2Cの初期アドレスは0x76:7bit表記)
・拡張用の3.3V系I2C端子を搭載。
・I2C用プルアップ抵抗のパターン有り。(抵抗は未実装)
・SPRESENSE用ピンヘッダを搭載。

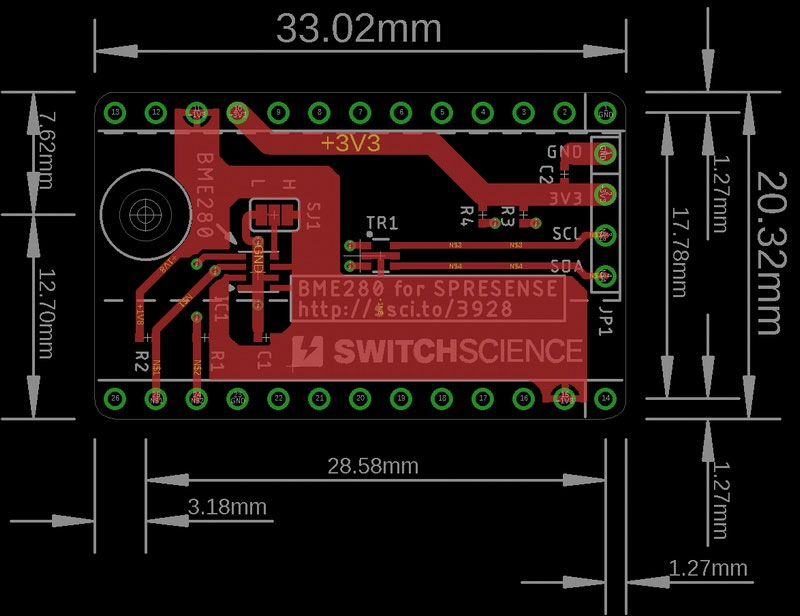

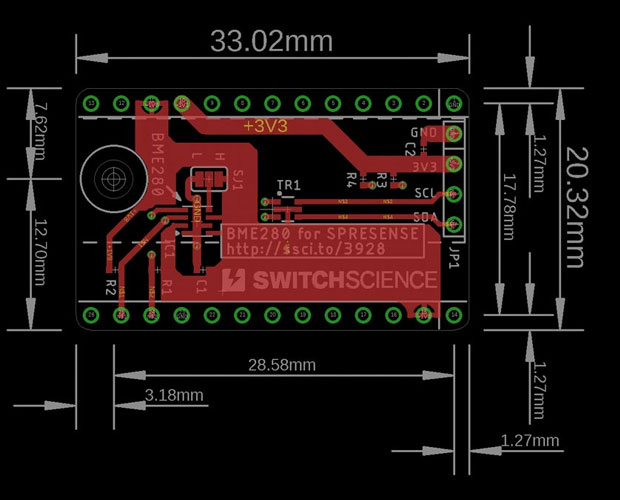

・基板サイズ:20.32×33.02mm

●使用上の注意:
・BME280のI2Cアドレスについて
 BME280の初期I2Cアドレスは0x76となっています。
 基板表面のソルダージャンパー(SJ1)を加工してHと接続することで、
 I2Cアドレスを0x77に変更できます。

・I2C用プルアップ抵抗について SPRESENSE側(1.8V側)のI2C用プルアップ抵抗(R1、R2)は、
 出荷時には実装されていません。
 もし追加したい場合には、基板表面のR1とR2に1005サイズのチップ抵抗を
 ハンダ付けしてください。

・ピンヘッダについて
 ハンダ付け済みの18P ピンヘッダは、SPRESENSEに合わせて端子が短い(約3mm)物を採用しています。
 ブレッドボードには刺さらない可能性があるのでご注意ください。

●資料:
回路図(PDF)
基板外形図(PDF)


・BMP280(気圧・温度センサ) データシート / PDF
SPRESENSE使ってみよう(144Labグループ開発者ブログ)
