micro:bitラジコンカーキット bitPak:Drive
SEDU-052825

web販売価格 : ¥9,020(税込)   注文受付単位:1
在庫 : 2 (現在庫数)
送料区分 : 送料サービス
メーカー : スイッチサイエンス(SWITCHSCIENCE)
商品コード : J2Q316
品名/型番 : micro:bitラジコンカーキット bitPak:Drive / SEDU-052825
登録日 : 2019.2.26
数量 :

あわせて買いたい

最少受注単位でカートに投入されます

BBC 教育向けマイコンボード micro:bit / マイクロビット
※マイク、スピーカー、タッチ検出機能のないバージョンです。
¥2,200(税込)
在庫 : 5
micro:bit ファーストトライセット ▲航空便不可▲
¥3,239(税込)
在庫 : 16
単4形アルカリ電池4本パック ▲航空便不可▲
¥132(税込)
在庫 : 店舗取扱品(納期最短2〜3日)在庫数の確認は「問合せフォーム」からお願いします

概要

【在庫限りで販売終了】
micro:bitを使って2輪車をラジコンカーのように制御できるキットです。360°に回転するサーボモータを使用。

詳細

●特徴:
360°回転のサーボモーターを2個使った、2輪車のラジコンカーキットです。
micro:bitを1台サーボの制御用に、もう1台を無線のコントローラー用に、計2台使用します。
ブロックエディタなら、無線のブロックとサーボモーター用のブロックで簡単にプログラムが組めます。
車体のパネルにはネジ止め用の穴が用意されています。お好みの部品を取り付けてオリジナルカーを作ろう!

●仕様:micro:bit使用ピン番号
・P1:回転サーボモーター1(J2)
・P2:回転サーボモーター2(J3)
・P3:回転サーボモーター3(J4)

●商品構成:
・車体(2枚入り) ×1セット
・電池モジュール本体 ×1個
・micro:bit用ハーネスとモジュール用ハーネス ×1セット
・サーボモーターモジュール本体 ×1個
・回転サーボモーターFS90Rとサーボホーンセット ×2セット
・サーボホイール ×2セット
・サーボモーターサポーター ×2個
・キャスター とキャスターサポーター ×1セット
・M3×8mm 小ネジ×6本(赤色シールの袋に入っています)
・M3×5mm 皿ネジ×6本(青色シールの袋に入っています)
・M3×6mm 小ネジ×12本(黄色シールの袋に入っています)
・M3 ナット ×8個
・メタルスペーサー ×4本
・樹脂スペーサー(白)大×4本、中×2本、小×2本
・ケース(モジュール付き)×1個
・M3×5mm ネジ×3本(モジュールとmicro:bitを固定するために利用)
※このキットを使用するためには、別途micro:bit 2台と単4電池 5本が必要です。

●資料:
電池モジュール回路図(PDF)
サーボモーターモジュール回路図(PDF)
組立方法(YouTube)
プログラミング方法1:右回転、左回転、前進、後進、停止(YouTube)
動画で紹介したプログラム
プログラミング方法2: 無線通信(YouTube)
動画で紹介したプログラム(リモコン側)
動画で紹介したプログラム(車側)

遊んでいる様子


【作例】
●テーブル上を上手に走る車

先端にbitPak用距離センサーを取り付け、テーブルとの距離を常にチェックしています。
前進中テーブルの端に到達したら、後進して方向転換します。
動いている様子(YouTube)
サンプルプログラム

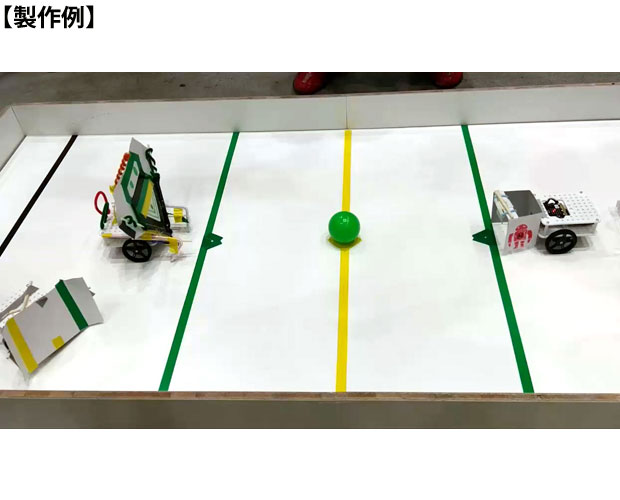

●みんなでロボットサッカーをしよう!

micro:bit用コントローラーキットをリモコンとして利用し、車体にオリジナルバンパーを取り付けると、
micro:bitでロボットサッカーができます。
ロボットサッカーワークショップ@Maker Faire Tokyo 2018での試合の様子(YouTube)
※音量にご注意ください

バンパー例

右奥の車はbitPak用サーボモーターセットを追加して、ボールをつかむ機構を取り付けています。
バンパーを動かしている様子(YouTube) ※音量にご注意ください
サンプルプログラム(車側)
サンプルプログラム(リモコン側)
