UART/RS232C変換ボード+電源オプション ◆取寄品◆[代引不可]
MPC-RAS-ST-POW

web販売価格 :	￥13,673(税込) 注文受付単位：1
在庫 :	通常7営業日以内出荷
送料区分 :	送料サービス
メーカー :	その他メーカ/ブランド
商品コード :	J72313
品名／型番 :	UART/RS232C変換ボード+電源オプション ◆取寄品◆[代引不可] / MPC-RAS-ST-POW
登録日 :	2019.7.2

この商品の関連ハッシュタグ

#RaspberryPi関連 - 周辺・関連パーツ #エンベデッドテクノロジー

概要

※代引き不可

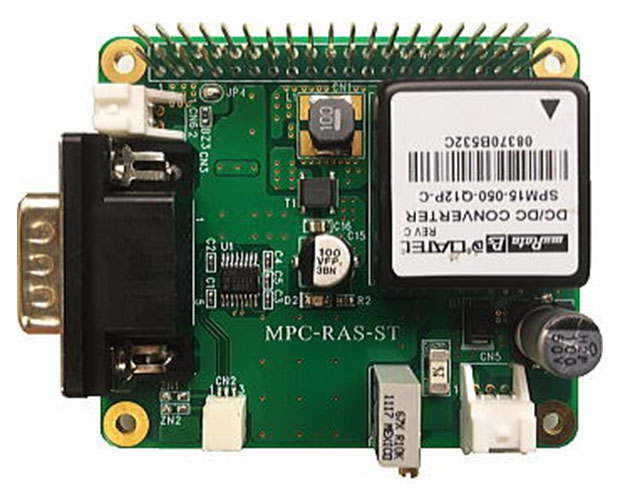

「MPC-RAS-ST-POW」は、MPC-RAS-ST(ラズベリーパイのUART信号を、RS232Cドライバーレシーバーに変換する拡張ボード)と、電源オプションのセット品となります。
ラズベリーパイに重ねて実装することにより、BUS信号を更に上段に連結します。
ラズベリーパイのUART信号をRS232Cレベルに変換。
ラズベリーパイのバスコネクタを上下連結コネクタにより更に上段に拡張ボードを搭載可能にしました。
電源オプションの増設により9V～36Vの電源入力を可能にしました。
基板サイズは、Raspberry Pi 3 MODEL-B、Raspberry Pi 2 MODEL-B と同サイズです。
ラズベリーパイのGPIO 40ピン拡張コネクタと接続が可能。
RoHS対応。

詳細

●メーカー：エンベデッドテクノロジー

【仕様】
●基板サイズ：Raspberry Pi 3　MODEL-B、Raspberry Pi 2　MODEL-Bと同サイズ
●UART／RS232Cレベル変換 IC：ADM3101EARQZ（アナログデバイセズ社）
●ラズベリーパイとの連結コネクタ●40ピン（オスメスコネクタ）
●外部インターフェースコネクタ/RS232C信号
　-D-SUB 9ピンコネクタ（オス）
　-外部取り出しコネクタ：BM03B-NSHSS-TBT（JST）
　-ケーブル：別途ご注文
●使用温度範囲：-20℃～60℃
●電源(電源オプションの無い場合)：+5V（バスより供給）
●消費電流(電源オプションの無い場合)：20mA（無負荷動作時）

※電源オプション(アイソレートDC-DCコンバータ)
　-入力電圧：9V～36V
　-出力電圧：5V
　-出力電流：3A
　-出力コネクタ：S02B-PASK-1（JST）設定によりGPIO40ピン拡張コネクタ
　-ラズベリーパイ対象機種：Raspberry Pi 3　MODEL-B/Raspberry Pi 2　MODEL-B+
