ピンクボックスコンピュータ PBCラズパイ全GPIO使い倒すボード 【キット】
PBC-RasPiGPIO-03

web販売価格 : ¥4,860   注文受付単位:1
在庫 : 19 (現在庫数)
送料区分 : 宅配便(ヤマト運輸)
メーカー : その他メーカ/ブランド
商品コード : J88313
品名/型番 : ピンクボックスコンピュータ PBCラズパイ全GPIO使い倒すボード 【キット】 / PBC-RasPiGPIO-03
登録日 : 2019.8.8
数量 :

あわせて買いたい

最少受注単位でカートに投入されます

シングルボードコンピュータ ラズベリーパイ3 モデルB+ [RS版]
¥5,300
在庫 : 40
Raspberry Pi 3 スターターセット/レギュラー
¥9,400
在庫 : 7

概要

「Raspberry Pi(ラズベリーパイ)」本体の40pinピンヘッダーに出ている信号線を、D_SDとID_SCを除く38点ぜんぶ実装するボードを製作しました。

ラズベリーパイに「あとちょっと足りなかった部品」を載る限り載せてみたボードで、これにより、「ラズパイのちょっとした不便」がかなり解消されるものとなります。

※本製品は、ピンクボックスコンピューターさんからの委託販売商品です。
輸送上の問題は当社が責任を負いますが、技術的なご質問などは当社ではお答えできません。

詳細

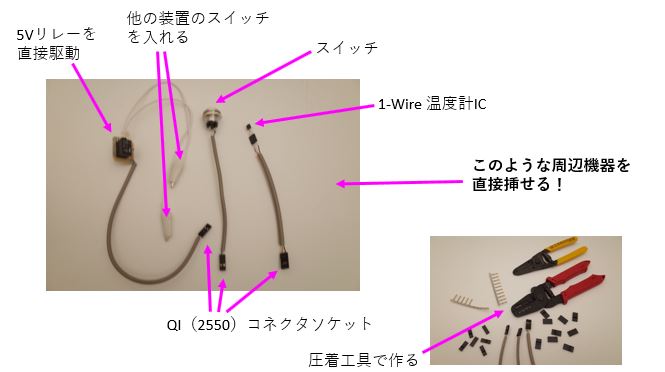

具体的にはQI(2550)コネクタを直接挿せるようにしたり等の工夫で、「GPIO出力の駆動電流の弱さ」や「コモンが足りない」「組み込みにくい」「毎回同じような回路が必要」などの問題がマシになり、学習にも実用にも便利です。



□ 仕様
●TTL8点3.3V入出力、外部プルアップ兼保護抵抗兼10MΩ、同点数のコモン(GND)付き
●5Vシンク出力8点(25℃環境下 最大500mA/ch・8点同時140mA/chデューティ50%)同点数のコモン(+5V)付き
●1-Wire 2ポート 3ピン温度センサDS48B20+直接接続対応(GPIO4番TTL入出力としても使用可能)

●SPI (3.3V電源付6ピンQIコネクタ) 2ポート

●I2C(5V-3.3V電源付5ピンQIコネクタ)4ポート、IchigoJam互換I2Cポート1ポート(オスメスが違うだけ)

●理論上IchigoJam用 I2C周辺機器を使用可能
●UARTはD-SubコネクタからPCのRS-232Cに接続可能(実装はTXDとRXDのみ)

●UARTはラズベリーパイ側でONにすれば、PC側はWindows10のTeraTermならポート選択と速度以外の設定不要で接続
●GPIO 3番をGNDに落とすボタン(スタートボタン)を設置
●GPIO 27番のTTL入出力ピンヘッダーと並列にボタンを設置、シャットダウン用ボタン(接点)にすることも可能

●ラズベリーパイには無いアナログ入出力を各1点、I2Cで設置(不要な際はソケットから抜き取りで対応)

●MicroChip社(もしくは同ピンアサイン)の8ピンI2C-EEP-ROMの読み書きが可能(不要な際は挿さない)
●8ピンI2C-EEP-ROMライターとしても「システム損壊時のダイイングメッセージの記録」用としても使用可能

●旧EIAJ規格RC-6705タイプ4AのDCジャックを実装し、安い大容量ACアダプタを使用可能

●40pinコネクタ横にピンの名前のシルクスクリーン印刷がしてあり、実験で使いやすい

□ 用途

●本格的なシステムを作る前のプロトタイプ用
●普通に低価格高性能な制御装置として
●遠隔I/O端末として
●制御盤に入れるときの温度監視とブツ切り対策に
●「ラズパイで何でもしてしまう人」に
●「GPIO」「I2C」「UART」「SPI」「1-Wire」の学習用
●「Python」や「Node-RED」で遊ぶ用
