加速度、磁石センサータグ トワイライトキュー RED-レッド & MONOSTICKセット ▲航空便不可▲ [RoHS]
MW-S-R-CUE-MSB

web販売価格 : 2/9〜3/25 \6,500→ ¥5,850(税込) (通常価格 ¥6,500)(税込)   注文受付単位:1
在庫 : 28 (現在庫数)
送料区分 : 宅配便(ヤマト運輸)
メーカー : モノワイヤレス
商品コード : L2C314
品名/型番 : 加速度、磁石センサータグ トワイライトキュー RED-レッド & MONOSTICKセット ▲航空便不可▲ [RoHS] / MW-S-R-CUE-MSB
登録日 : 2021.2.12
この商品の関連ハッシュタグ
#モノワイヤレス #2.4GHz帯 #加速度 #赤色
数量 :

概要

TWELITE CUEは無線マイコンTWELITE、3軸加速度センサー、磁気センサー、コイン電池ホルダ、アンテナをワンパッケージにしたものです。専用のCUEアプリ(ソフトウエア)があらかじめ書き込まれており、コイン型電池(CR2032)を入れるとすぐに動作を開始します。省電力で年単位の連続稼働も可能です。

無線タグを活用するアイデアを持っているがハードウエアやソフトウエアは苦手、または開発リソースが限られているという場合に最適です。

TWELITE CUEはよく飛び、電池長持ち、小型な無線タグです。

詳細

【実現すること】
モノの動きを知る。
モノに装着し、動き(衝撃、振動、傾斜、転倒、移動、開閉)を無線で送ることができます。モーター、コンプレッサー、ポンプ等に取り付けて振動をモニターし、稼働状況モニターや予知保全等に利用できます。

モノの位置を知る。
モノに装着し、定期的なビーコンを送信し、受信した無線信号の受信電波強度により大まかなモノの位置(存在検知、近接検知)を知ることができます。

モノの開閉を知る。
モノに装着し、磁石の有無で開閉を知ることができます。戸締りの確認を行ったり、ドア等の開閉を知ることにより人の行動を知ることができます。また、工場設備に取り付けて稼働状況を知ることができます。

モノを操作する。
リモコンとして向きを変えたりタップすることにより、離れたモノを操作する信号を送ることができます。


【特徴】

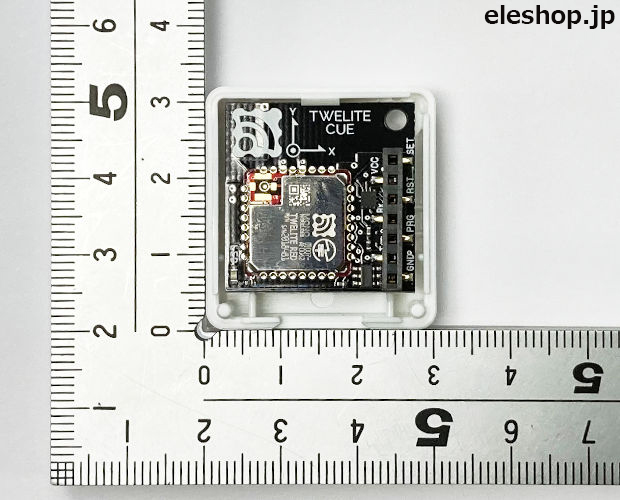

コンパクトサイズ
無線マイコンTWELITE、3軸加速度センサー、磁気センサー、コイン電池ホルダ、アンテナを小型のパッケージに収めました。

コイン型電池で動作
安価で入手性が良いコイン型電池(CR2032)で動作します。省電力で動作し、スリープ機能と間欠動作を使うことで年単位の運用が可能です。

小型高性能アンテナ
小型で高性能な基板アンテナ(MW-A-P1934)を内蔵しており、数十メートルから数百メートルの通信が期待できます。

ソフトウエア内蔵
専用のCUEアプリがあらかじめインストールされており、すぐに評価を開始することができます。必要に応じてアプリを書換えることもできます。

OTA無線設定
各種設定がOTA無線設定(Over The Air)機能を使い無線で行えます。

長期運用
安定した長期運用のために稼働監視回路を搭載しています。


【仕様】
●無線部:
 通信方式:2.4GHz IEEE 802.15.4 準拠
 対応プロトコルスタック:TWELITE NET および IEEE 802.15.4 MAC
 通信速度:最大 250kbps
 変調方式:O-QPSK, DSSS
 通信チャネル数:16(※国によっては、使用でき るチャネルが異なります)
 送信出力:9.19dBm
※本製品は電源としてコイン電池(CR2032)を使用します。そのため、TWELITE CUE はスリープによる間欠動作が基本になります。

●マイコン部:
 32 ビット RISC プロセッサ
 RAM:32kBytes
 EEPROM:4kBytes
 フラッシュメモリ:512kBytes

●アンテナ:
 アンテナ形式:逆Fアンテナ (MW-A-P1934)
 利得 (無指向面代表値):-1.4[dBi] (ケースなし) / -2.5[dBi] (ケースあり)
 偏波:直線偏波

●搭載センサー
 加速度センサー : mCube MC3630
 磁気センサー : Texas Instruments DRV5032FD
 ウォッチドッグタイマー : Texas Instruments
 LED : Rohm SML-D12D8WT86
※使用しているセンサーは予告なく変更される場合がございます。


MoNoSTICK(モノスティック) レッド】
【無線仕様】
●通信方式:2.4GHz IEEE 802.15.4準拠
・通信速度:250kbps
・変調方式:O-QPSK, DSSS
●対応プロトコルスタック:TWELITE NETおよびIEEE 802.15.4 MAC
●チャネル数:16
※国によっては使用できるチャネルが異なります
●送信出力:9.19dBm(25℃ 3V)
●受信感度:−96dBm(25℃ 3V typ.)

【マイコン部】
●32ビットRISCプロセッサ
●可変クロックにより消費電力の最適化が可能
●RAM:32kBytes
●EEPROM:4kBytes
●フラッシュメモリ:
・MONOSTICK RED 512kBytes
●ウォッチドッグタイマー、ブラウンアウト検出
●ブロック(デジタル/アナログ/RAM/無線)ごと、きめ細かい電源制御が可能
●AES 128bit 暗号回路、16bit 乱数生成機内蔵
