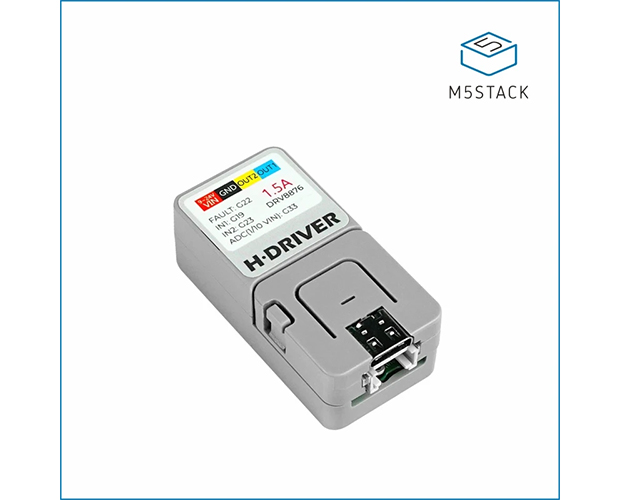

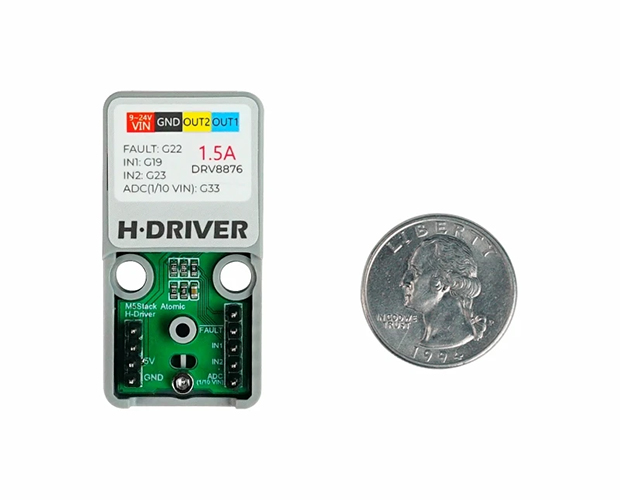

ATOM DRV8876搭載Hブリッジモータードライバキット
M5STACK-K050
| web販売価格 : | ￥5,258(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 2 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | L5S316 |
| 品名／型番 : | ATOM DRV8876搭載Hブリッジモータードライバキット / M5STACK-K050 |
| 登録日 : | 2021.5.28 |
概要
マイコン開発モジュール「ATOM Lite」と、一体型のHブリッジモータードライバのセットです。最大1.5AまでのDCモーター1個の正逆転制御が可能。搭載モータードライバ「DRV8876」が搭載する各種保護機能の作動状態もモニターできるようになっています。
詳細
【仕様】
●電源電圧：DC5V(USB-C)
●モーター電源電圧：DC9〜24V
●搭載ドライバ：DRV8876
・FETオン抵抗：700mΩ(ハイサイド＋ローサイド)
・定格電流：1.5A(連続)/2.0A(ピーク)
・保護機能
低電圧ロックアウト/チャージポンプ電圧低下/過電流保護/出力ラッチ時リトライ/
サーマルシャットダウン/自動復帰
●拡張コネクタ：Grove/M5 Unit用4ピンコネクタ(PORTA/I2C)×1
●サイズ：24×48×18mm

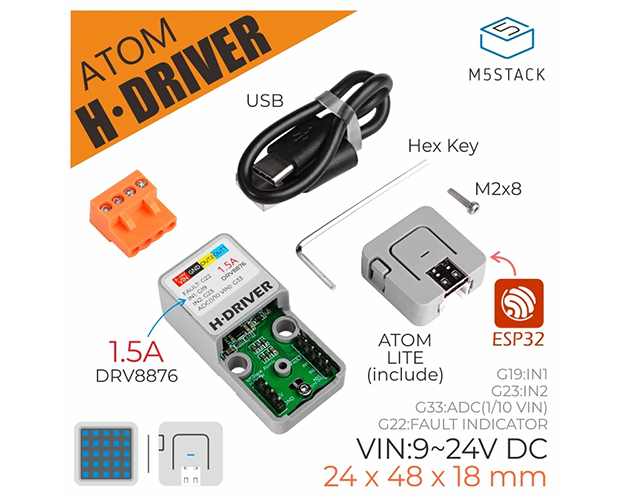

【付属品】
●ATOM Lite本体
●ATOM Hブリッジモータードライバ

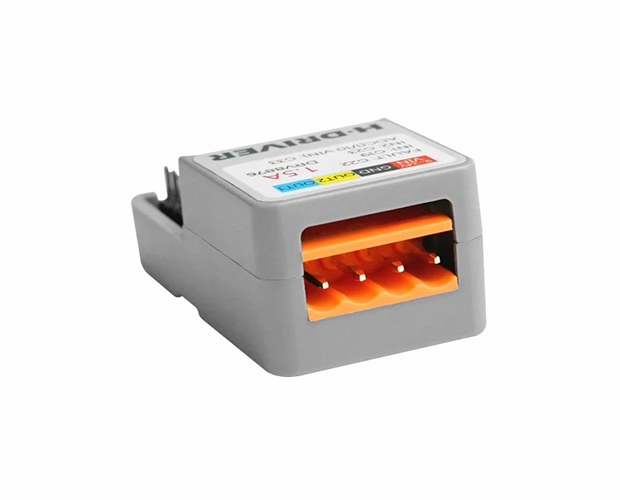

●3.96mmピッチコネクタ(4P)
●六角レンチ
●ネジ類
●USBケーブル(A-C/20cm)
【メーカー公式資料】
ATOM H-DRIVER (M5Stack Docs)
●電源電圧：DC5V(USB-C)
●モーター電源電圧：DC9〜24V
●搭載ドライバ：DRV8876
・FETオン抵抗：700mΩ(ハイサイド＋ローサイド)
・定格電流：1.5A(連続)/2.0A(ピーク)
・保護機能
低電圧ロックアウト/チャージポンプ電圧低下/過電流保護/出力ラッチ時リトライ/
サーマルシャットダウン/自動復帰
●拡張コネクタ：Grove/M5 Unit用4ピンコネクタ(PORTA/I2C)×1
●サイズ：24×48×18mm
【付属品】
●ATOM Lite本体
●ATOM Hブリッジモータードライバ
●3.96mmピッチコネクタ(4P)
●六角レンチ
●ネジ類
●USBケーブル(A-C/20cm)
【メーカー公式資料】
ATOM H-DRIVER (M5Stack Docs)
