M5Stack用DDSユニット
M5STACK-U105
| web販売価格 : | ￥3,740(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 4 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | L5S318 |
| 品名／型番 : | M5Stack用DDSユニット / M5STACK-U105 |
| 登録日 : | 2021.5.28 |
概要

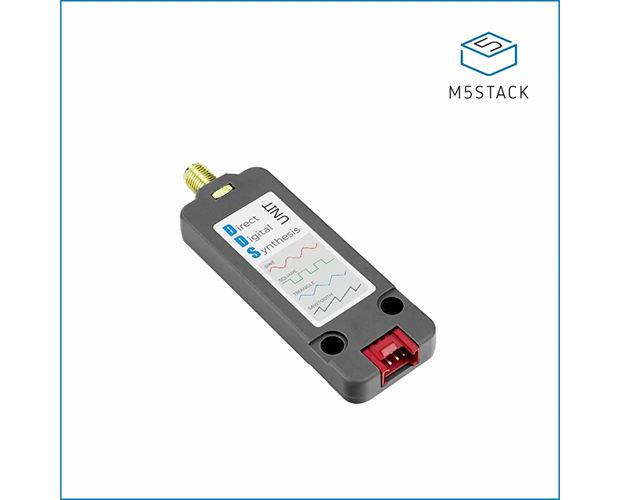

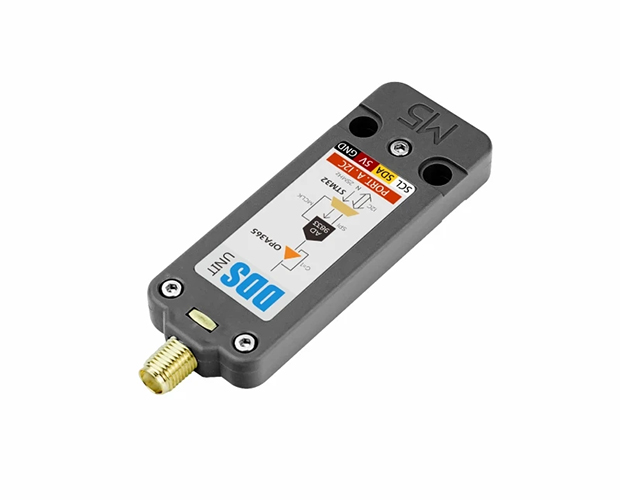

プログラマブル波形発生器「AD9833」を搭載したDDS(Direct Digital Synthesizer)モジュールです。
正弦波・三角波・矩形波など複数タイプの周期信号を出力する信号源として、様々な試験装置のプロトタイピングに適します。インターフェースはI2C、出力振幅0〜0.6V。
休止状態での消費電力を抑えるディープスリープモードに対応します。
正弦波・三角波・矩形波など複数タイプの周期信号を出力する信号源として、様々な試験装置のプロトタイピングに適します。インターフェースはI2C、出力振幅0〜0.6V。
休止状態での消費電力を抑えるディープスリープモードに対応します。
詳細
【仕様】
●電源：DC5V(Grove/M5 Unit用コネクタから供給)
●波形発生器：AD9833
・正弦波/三角波/矩形波/鋸歯状波(13.6kHz固定)/DC出力
・出力周波数範囲：0〜1MHz
・周波数分解能：28ビット
・位相分解能：11ビット
●出力バッファ：OPA365
●搭載コントローラ：STM32F030
●インターフェース：I2C(7bitアドレス：0x31)

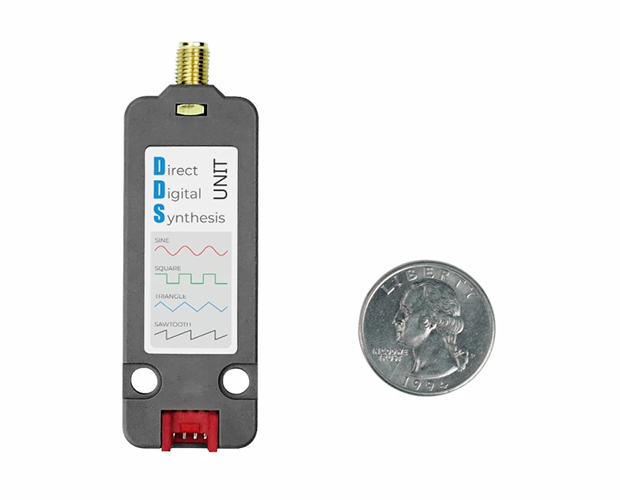

●サイズ：71×24×8mm

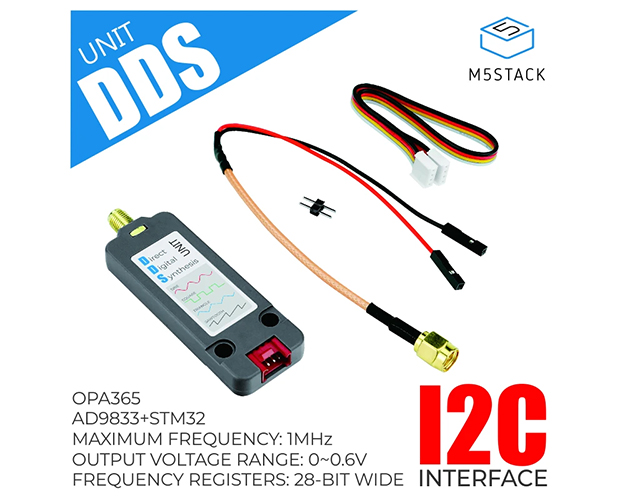

【セット内容】
●DDSユニット
●SMA-QI2Pケーブル
●HY2.0-4P(M5Unit)ケーブル
【メーカー公式資料】
DDS (M5Stack Docs)
●電源：DC5V(Grove/M5 Unit用コネクタから供給)
●波形発生器：AD9833
・正弦波/三角波/矩形波/鋸歯状波(13.6kHz固定)/DC出力
・出力周波数範囲：0〜1MHz
・周波数分解能：28ビット
・位相分解能：11ビット
●出力バッファ：OPA365
●搭載コントローラ：STM32F030
●インターフェース：I2C(7bitアドレス：0x31)
●サイズ：71×24×8mm
【セット内容】
●DDSユニット
●SMA-QI2Pケーブル
●HY2.0-4P(M5Unit)ケーブル
【メーカー公式資料】
DDS (M5Stack Docs)
