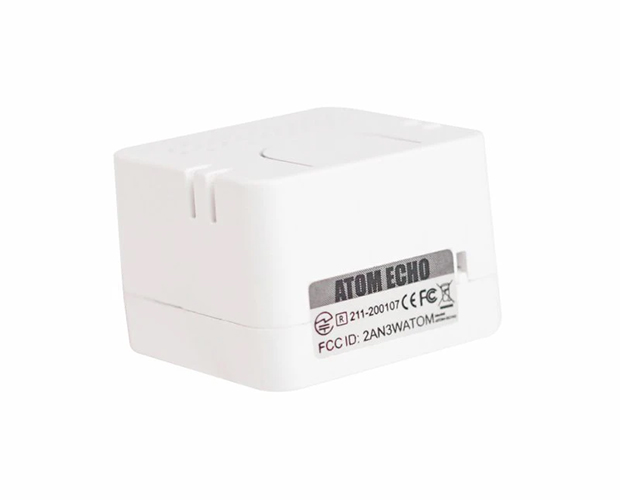

ATOM Echo - スマートスピーカー開発キット
M5STACK-C008-C

web販売価格 :	￥2,354(税込) 注文受付単位：1
在庫 :	5 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	M5STACK(エムファイブスタック)
商品コード :	L7G313
品名／型番 :	ATOM Echo - スマートスピーカー開発キット / M5STACK-C008-C
登録日 :	2021.7.16

概要

わずか24mm角のM5Stack超小型マイコン開発モジュール、ATOMシリーズからスマートスピーカー向けの「ATOM Echo」が登場しました。
I²S接続のオーディオ出力(スピーカー)とマイクを内蔵しており、メインCPUのESP32が備えるWi-Fi・Bluetooth接続機能と組み合わせることで、各社クラウドプラットフォームと連携した対話型アシスタントなどを構築することができます。
接続ステータスの表示などに便利なRGB LEDや赤外線送信LED、取り付け用のネジ穴もついています。

詳細

【仕様】
●電源：DC5V(USB Type-Cコネクタ)
●SoC：ESP32-PICO
・CPU：デュアルコア Tensilica LX6 CPU、最大240MHz(600DMIPS)
・RAM：520KB
・フラッシュメモリ：4MB
・Wi-Fi：2.4GHz(IEEE 802.11b/g/n)
・Bluetooth：4.2 (Bluetooth Low Energy対応)
●I²S DAC：NS4168
●マイク(PDM形式)：SPM1423
●インターフェース：
・USB(プログラミング、USB-UART)
・Grove/M5Unit用4ピンコネクタ(PH2.0-4P)×1
・GPIOピンコネクタ
●搭載デバイス
・RGB LED(SK6812)×1
・赤外線LED(送信用)
・押しボタンスイッチ[G39]、リセットスイッチ
●サイズ：24(L)×24(W)×17(H)mm、重量5g

【使用上の注意】
内蔵スピーカーの過負荷による破損を防ぐため、下記の条件での使用を避けてください。
・I²Sからの直流信号出力
・長時間のホワイトノイズ再生
・最大振幅での方形波の再生
I²Sピン[G19][G22]およびマイク接続ピン[G23][G33]は、各デバイスに直結されています。他の機能に割り当てないでください。

【メーカー公式資料】
ATOM ECHO (M5Stack Docs)
