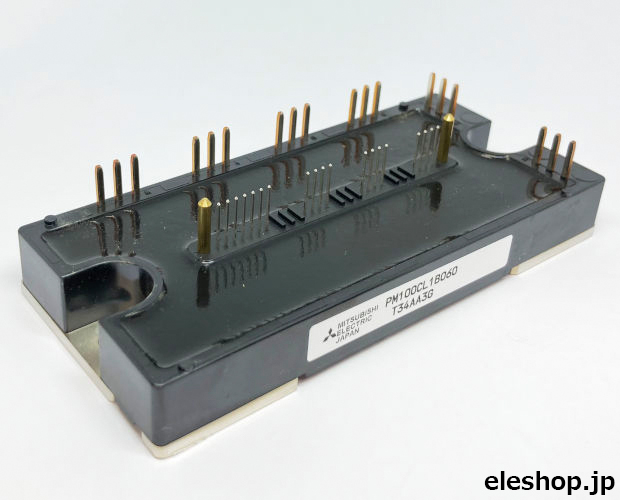

3相ハーフブリッジIGBTモジュール(ドライバ内蔵タイプ) 600V 100A ■限定特価品■
PM100CL1B060

web販売価格 : 8/12〜 \20,000→ ¥5,000(税込) (通常価格 ¥20,000)(税込)   注文受付単位:1
在庫 : 在庫限り
送料区分 : 宅配便(ヤマト運輸)
メーカー : 三菱電機
商品コード : L8C41L
品名/型番 : 3相ハーフブリッジIGBTモジュール(ドライバ内蔵タイプ) 600V 100A ■限定特価品■ / PM100CL1B060
登録日 : 2021.8.12
数量 :

概要

【在庫限りで販売終了】
セール開始時在庫数量:30セット(店頭在庫に付き在庫数は流動します)
インバータ+駆動・保護回路内蔵インテリジェントパワーモジュールです。
インバータ・サーボ等モータ制御に。
@ 第5世代フルゲートタイプCSTBTTM搭載
A CSTBTTMのチップ表面温度を検出する過熱保護を採用
B IPMの各保護(短絡、過熱、制御電源電圧低下)において、上下アームからエラー信号出力可能
C Lシリーズのパッケージ互換
・3φ 100A/600V電流センス、温度センス付きIGBTインバータ
・IGBTゲート駆動回路内蔵
・短絡、過熱及び制御電源電圧低下の検知・保護・エラー
信号出力機能内蔵
・UL認定済



【ご注意ください!】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。

ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。

▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=L8C41L

詳細

【限定特価品】
通常商品と異なり、返品・交換を受け付けておりません。商品の特性をご理解いただいたうえでお買い求めください。
最大定格
◆インバーター部
●コレクタ・エミッタ間電圧Vces:600V(Vd=15V、Vcin=15V)
●コレクタ電流±Ic:100A
●ピークコレクタ電流±Icp:200A
●コレクタ損失Pc:390W
◆制御部
●制御電源電圧Vd:20V
●入力電圧Vcin:20V
●エラー出力印加電圧Vfo:20V
●エラー出力電流Ifo:20mA

詳細な仕様は不明ですので、詳細欄に明記されている以外の商品情報はございません
●限定特価品/ジャンク品の定義/販売規定についてはこちらをご確認ください。
