non-NFB ディスクリート電源基板
DUAL DC-ARROW

web販売価格 :	￥2,780(税込) 注文受付単位：1
在庫 :	店舗取扱品（納期最短2～3日）在庫数の確認は「問合せフォーム」からお願いします
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	LA1413
品名／型番 :	non-NFB ディスクリート電源基板 / DUAL DC-ARROW
登録日 :	2021.10.1

この商品の関連ハッシュタグ

#電源キット #たかじん

概要

トロイダルトランスからのAC電源を整流してRaspberry PiやDAC基板へ5V電源を供給する基板です。

【ご注意ください！】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。

ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=LA1413

詳細

【特徴】
＋DC-Arrowの回路を2回路搭載
＋トロイダルトランスを基板上に実装して省配線化
＋タカチ製アルミケース用の前後パネルを付録
＋完全ディスクリート構成
＋non-NFB回路を採用
＋負荷に左右されない定電圧回路（出力インピーダンス約200mΩ）
＋大出力パワートランジスタ（定格出力電流1.2A、瞬間的ピーク8A）
＋電圧微調整機能を搭載
＋出力ポートは、ターミナルブロックとUSB-Aタイプの2種類

負荷の変動に一切左右されないnon-NFB回路を採用しています。フィードバックに頼らず真の低インピーダンス出力で、条件が厳しいとされるRaspberry Pi 4も駆動可能です。スイッチング電源を搭載していないため音質へ影響のある高周波ノイズを出しません。

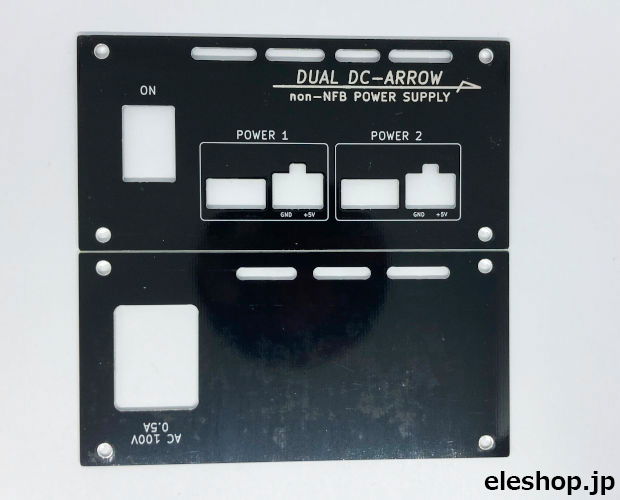

タカチHEN110520B用の前後パネルが付属し、ケースに入れることでしっかりした電源に組み上げることができます。

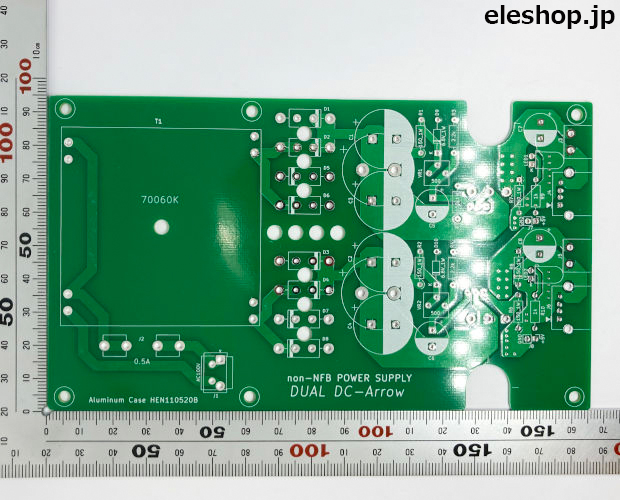

※この基板は部品が実装も付属もされておりません。基板単体です。部品を購入して、ユーザー自身が半田付けして組み立てる基板です。
