WITRN USB PD トリガーデバイス (基板)
PDT006-12V

web販売価格 :	￥832(税込) 注文受付単位：1
在庫 :	33 （現在庫数）
送料区分 :	クロネコゆうパケット可能
メーカー :	その他メーカ/ブランド
商品コード :	LB5314
品名／型番 :	WITRN USB PD トリガーデバイス (基板) / PDT006-12V
登録日 :	2021.11.5

この商品の関連ハッシュタグ

#その他ボード/モジュール #WITRN

概要

【出力電圧：12V】
高速充電規格の一つ「USB Power Delivery(USB PD)」対応電源に接続して、高電圧出力を取り出すためのトリガーデバイスです。

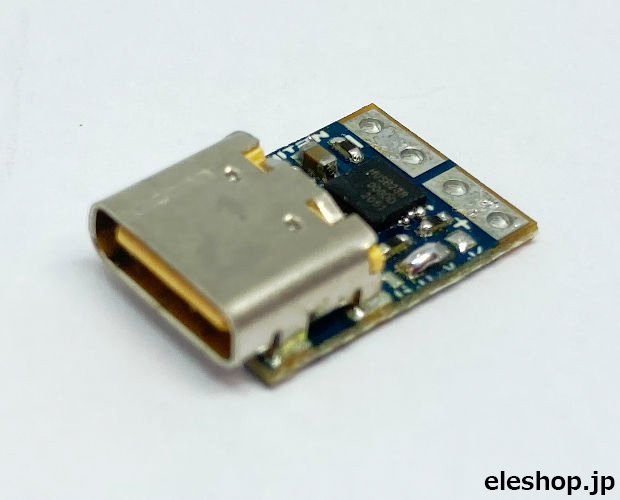

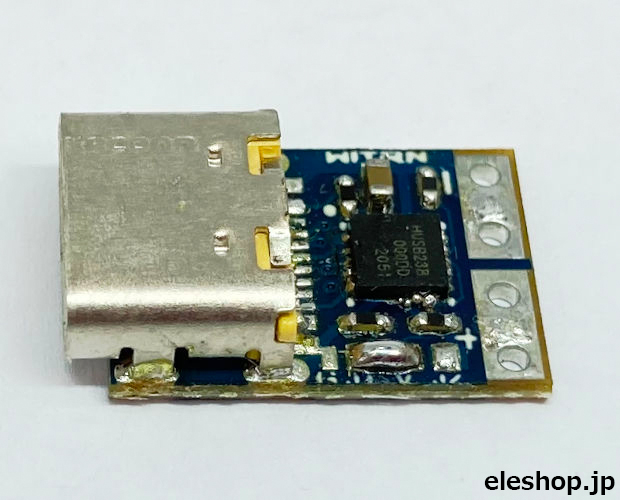

超コンパクトな基板上に[+][-]の出力端子が引き出されていますので、装置への組み込み用途に適しています。

出力電圧仕様に12Vを含むUSB PD対応電源(ACアダプターやモバイルバッテリー等)および両端Type-CプラグのUSBケーブルが別途必要です。

※接続して出力されない場合は、USB C側のコネクタを裏返して再度接続してください。
※当ケーブル及びデバイスはUSB電源5Vを昇圧するものではありません。
　また、USB C PDに準拠した製品ではありません
※ご使用の際は、接続する機器の動作電圧と極性をよく確認してください。
　機器によっては破損や事故を招く可能性があります。
　また、機器の破損や事故、その他損害については保証いたしかねます。
※ご使用になる機器が「USB PD2.0規格」および「電圧12V出力」に対応していない場合、12Vを得られないことがあります。

【バリエーション】

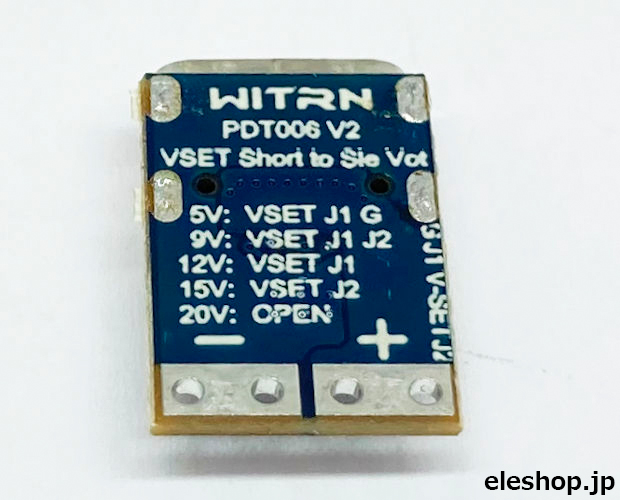

9V(PDT006-9V) / 12V(PDT006-12V) / 15V(PDT006-15V) / 20V(PDT006-20V)

※仕入時期によって、見た目(使用部材等)が変わる場合がございます。

FAQ

電圧について　(掲載日：2021/11/05)

［Q］9V(または15V)が出力されますが、製品の不良でしょうか？

［A］USB PD2.0の仕様上は、標準で規定されている電圧は「5V/9V/15V/20V」となっています。
　　 (定格出力(ワット数)の仕様に応じて、上限の電圧は異なります)

　　 12VについてはUSB PD機器として必須の電圧ではなく、出力機器の設計として独自対応している場合に限り出力できます。
　　出力機器の本体やパッケージに記載されている「出力電圧」の一覧中に12Vが含まれていることをご確認ください。

　　 12V対応が明記されていない場合は、トリガーケーブル/デバイスを使用して12V出力を要求しても、
　　出力ができなかったり9Vや15Vなどの誤った電圧が出力されたりする可能性があります。

電圧・電源について　(掲載日：2021/11/05)

［Q］期待した電圧が出力されない／どんな電源が使えますか？

［A］トリガーデバイス/ケーブルの要求する電圧どおりに給電するためには、下記の条件を満たしている必要があります。
　　ご使用になる出力機器の仕様を必ずご確認ください。

　　 ●出力機器がUSB PD2.0に対応すること
　　 ●出力機器の対応電圧一覧の中にトリガーデバイス/ケーブルが要求する電圧が含まれていること
　　 ※上記を満たす全ての機器での正常動作を保証するものではありません。

商品について　(掲載日：2021/11/05)

［Q］これはどのような製品ですか？

［A］USB PDでは9Vなどの高電圧を給電する場合、入力機器から出力機器へ対して要求を送り、
　　出力機器の対応可否を確認する通信の手続きが規定されています。
　　出力機器が要求された電圧について対応可能であると応答した場合に限り、給電が開始されます。

　　トリガーデバイス/ケーブルは、USB PD対応の出力機器(ACアダプタやモバイルバッテリー)に対して、
　　 9V/12V/15V/20V(いずれか)の出力を要求するための機器です。
