SARA-R410M LTEモジュールピッチ変換基板
SSCI-062008
| web販売価格 : | ￥10,780(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 1 （現在庫数） |
| 送料区分 : | 送料サービス |
| メーカー : | スイッチサイエンス(SWITCHSCIENCE) |
| 商品コード : | M24312 |
| 品名／型番 : | SARA-R410M LTEモジュールピッチ変換基板 / SSCI-062008 |
| 登録日 : | 2022.2.4 |
概要

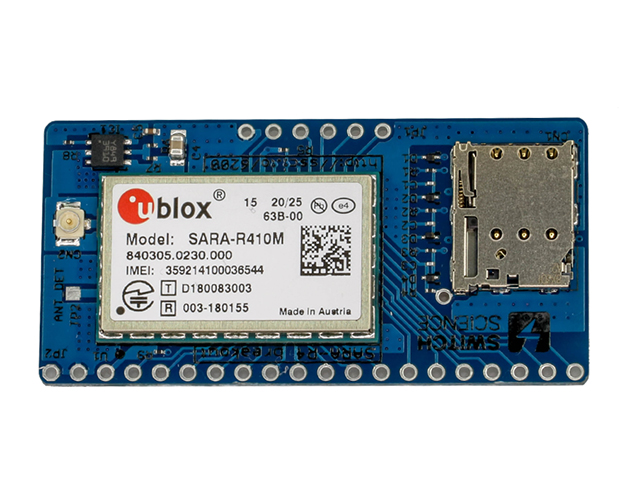

LTE Cat.M1に対応したu-bloxのLTEモジュール、SARA-R410M-63Bを2.54mmピッチに変換する基板です。NTT DoCoMoとSoftBankのnano SIMが使えます。
マイコンとの通信（ATコマンドやデータ通信）用に非同期シリアル・インターフェース（UART）が搭載されています。
基板の電源電圧は5Vです。+5V端子に0.5A以上連続して供給できる5V電源を接続してください。LTEモジュールの電源電圧3.8Vは基板上で作っているので外部からの供給は不要です。
信号のI/O電圧は1.8Vです。一般的なマイコンとつなぐためには電圧の変換が必要です。NTB0104 レベルシフタ ピッチ変換済みモジュールなどをお使いください。
1V8_OUT端子から1.8Vが供給されます。電圧変換ICまた制御用マイコンの電源に使えます。最大負荷電流は70mAです。

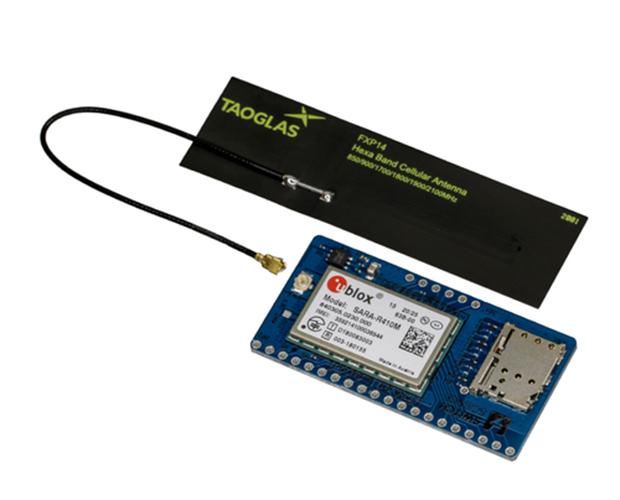

LTE対応アンテナとしてTaoglasのFXP14.07.0100Aが付属します。U.FLコネクタにアンテナを接続してください。
マイコンとの通信（ATコマンドやデータ通信）用に非同期シリアル・インターフェース（UART）が搭載されています。
基板の電源電圧は5Vです。+5V端子に0.5A以上連続して供給できる5V電源を接続してください。LTEモジュールの電源電圧3.8Vは基板上で作っているので外部からの供給は不要です。
信号のI/O電圧は1.8Vです。一般的なマイコンとつなぐためには電圧の変換が必要です。NTB0104 レベルシフタ ピッチ変換済みモジュールなどをお使いください。
1V8_OUT端子から1.8Vが供給されます。電圧変換ICまた制御用マイコンの電源に使えます。最大負荷電流は70mAです。
LTE対応アンテナとしてTaoglasのFXP14.07.0100Aが付属します。U.FLコネクタにアンテナを接続してください。
詳細
【仕様】
●搭載LTEモジュール : SARA-R410M-63B
●対応LTEバンド : 1, 8, 19
●最大通信速度 : 下り300 kbit/s 上り375 kbit/s
●対応キャリア : NTT DoCoMo、SoftBank
●対応SIMサイズ : nano SIM
●基板の電源電圧 : 5V
●I/O電圧 : 1.8V
【内容物】
●SARA-R410M LTEモジュールピッチ変換基板
●LTE対応アンテナ
●搭載LTEモジュール : SARA-R410M-63B
●対応LTEバンド : 1, 8, 19
●最大通信速度 : 下り300 kbit/s 上り375 kbit/s
●対応キャリア : NTT DoCoMo、SoftBank
●対応SIMサイズ : nano SIM
●基板の電源電圧 : 5V
●I/O電圧 : 1.8V
【内容物】
●SARA-R410M LTEモジュールピッチ変換基板
●LTE対応アンテナ
