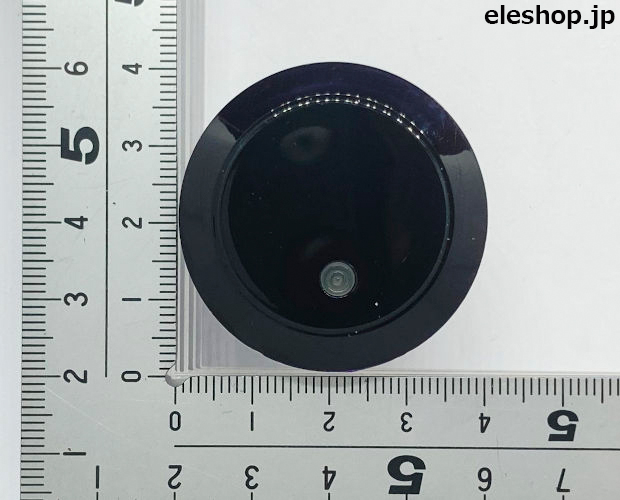

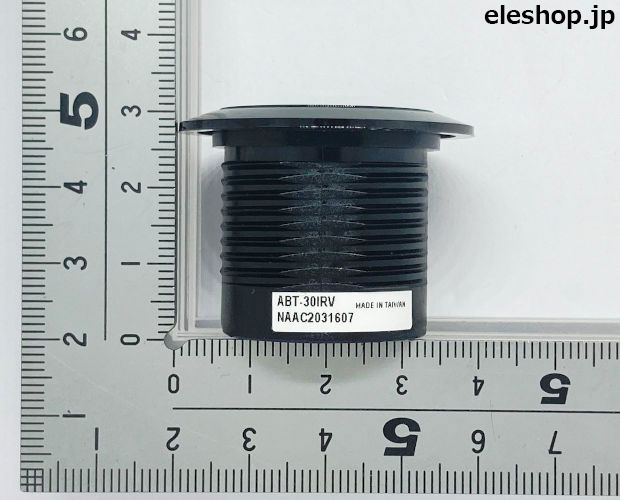

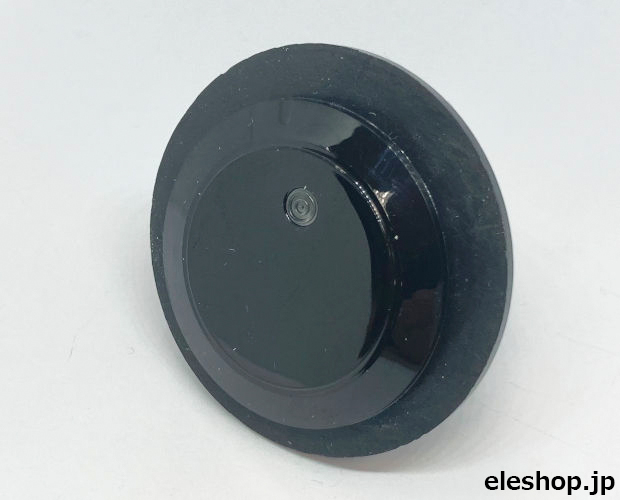

非接触型赤外線ボタン
ABT-30IRV
| web販売価格 : | ￥3,850(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 2 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ADH Technology |
| 商品コード : | M41311 |
| 品名／型番 : | 非接触型赤外線ボタン / ABT-30IRV |
| 登録日 : | 2022.4.1 |
| 製品情報 : | 詳細資料/PDF |
概要
マイコン内蔵の非接触型ボタン。赤外線式の検知部に手をかざす等の動作で、触れる事無くスイッチ操作ができます。
検知距離は3〜15cmの範囲で調整、動作モードはワンショット(ON時間：0.5〜20秒)とラッチ動作を選択可能。
検知距離は3〜15cmの範囲で調整、動作モードはワンショット(ON時間：0.5〜20秒)とラッチ動作を選択可能。
詳細
【仕様】
●電源電圧：DC10〜24V
●消費電流
・待機時：20mA(DC10V電源) / 13mA(DC24V電源)
・動作時：42mA(DC10V電源) / 26mA(DC24V電源)
●接点定格：DC30V 1A / DC60V 0.3A / AC125AV 0.5A
●動作温度：-20〜75℃
●保護等級：IP65 ※防塵・防水性能を維持するためには適切な取付が必要です。
【ランプ色】
赤：非検知 青：検知
【ピン配置】
(1)赤：電源+ (2)黒：電源- (3)灰：COM接点 (4)茶：NO接点 (5)黄：NC接点

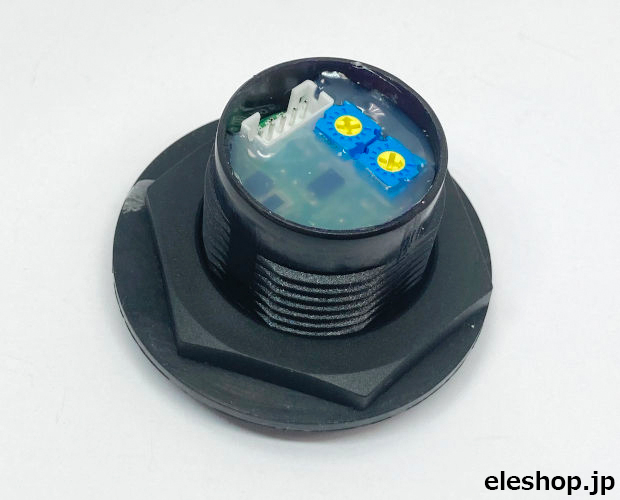

【調整】
VR1：動作モード(ワンショット0.5〜20秒/時計方向端でラッチ動作)
VR2：検知距離(3〜15cm)
●電源電圧：DC10〜24V
●消費電流
・待機時：20mA(DC10V電源) / 13mA(DC24V電源)
・動作時：42mA(DC10V電源) / 26mA(DC24V電源)
●接点定格：DC30V 1A / DC60V 0.3A / AC125AV 0.5A
●動作温度：-20〜75℃
●保護等級：IP65 ※防塵・防水性能を維持するためには適切な取付が必要です。
【ランプ色】
赤：非検知 青：検知
【ピン配置】
(1)赤：電源+ (2)黒：電源- (3)灰：COM接点 (4)茶：NO接点 (5)黄：NC接点
【調整】
VR1：動作モード(ワンショット0.5〜20秒/時計方向端でラッチ動作)
VR2：検知距離(3〜15cm)
