ラズベリーパイ専用絶縁入力拡張ボード
ADRSINS

web販売価格 :	￥3,278(税込) 注文受付単位：1
在庫 :	9 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	ビット・トレード・ワン
商品コード :	MAR312
品名／型番 :	ラズベリーパイ専用絶縁入力拡張ボード / ADRSINS
登録日 :	2022.10.27

この商品の関連ハッシュタグ

#ビット・トレード・ワン #RaspberryPi関連 - 周辺・関連パーツ

概要

5～24V信号を絶縁してラズベリーパイに入力可能な拡張ボード。
PLC回路等の信号をラズパイへ入力して使用したい方のためのHAT（拡張ボード）として設計しました。
5～24Vの信号を絶縁し入力可能な4つのポートを搭載。
取り回しやすくするためユーロブロックを採用、入力確認用のスイッチやLEDも搭載されています。
実験やカスタマイズを自由に行っていただけるよう、オープンソースで情報や動作サンプルを公開。
手軽に取り扱えるような絶縁入力HATが誕生しました。

詳細

【製品の特長】
・5～24Vの信号を絶縁し入力可能な4つのポート
4口用意されたポートはそれぞれ5～24Vの信号を絶縁し入力することが可能。
PLC回路等の信号をラズパイに取り込むことが可能です。

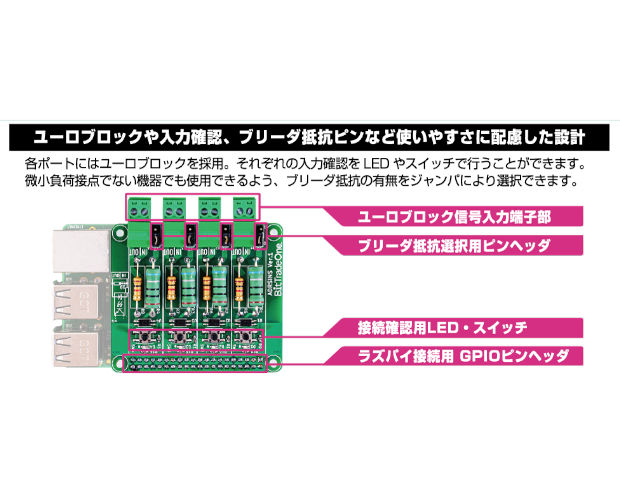

・ユーロブロックや入力確認、ブリーダ抵抗ピンなど使いやすさに配慮した設計
各ポートにはユーロブロックを採用。それぞれの入力確認をLEDやスイッチで行うことができます。
微小負荷接点でない機器でも使用できるよう、ブリーダ抵抗の有無をジャンパにより選択できます。

・リレーHATやスタックボードを併用することで入力・出力の一括管理が可能
接点出力が可能なリレーHAT（弊社別売）と併用できるようGPIOピンをアサイン。
スタックボード（弊社別売）を使用することで、一台のラズパイで電圧が異なる回路の入力・出力一括管理が可能です。
※GPIOピンの競合に注意してご使用ください。

仕様
【対応機種】Raspberry Pi B+ / 2B / 3B / 3B+ / 4
【インターフェース】40ピンGPIOコネクタ（ラズベリーパイ接続用）、信号入力用ユーロブロック×4
【電源】DC3.3V （ラズパイから供給）
【絶縁信号入力定格電圧】DC5V～24V
【寸法】65×56×20 mm
【質量】約32g
【動作温度】0～50℃（但し結露しないこと）
【内容物】保証書
【保証期間】お買い上げから1年間
【生産国】日本
