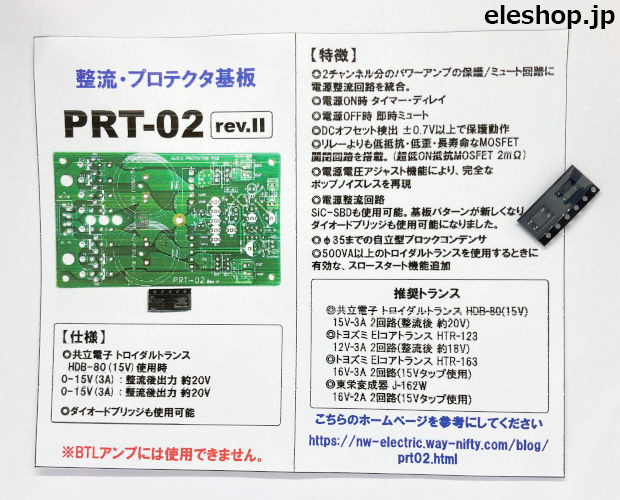

整流・プロテクタ基板
PRT-02 rev.2

web販売価格 :	￥2,300(税込) 注文受付単位：1
在庫 :	店舗取扱品（納期最短2～3日）在庫数の確認は「問合せフォーム」からお願いします
送料区分 :	ネコポス（ヤマト運輸）可能
メーカー :	その他メーカ/ブランド
商品コード :	MBB411
品名／型番 :	整流・プロテクタ基板 / PRT-02 rev.2
登録日 :	2022.11.11

この商品の関連ハッシュタグ

#電源キット #たかじん

概要

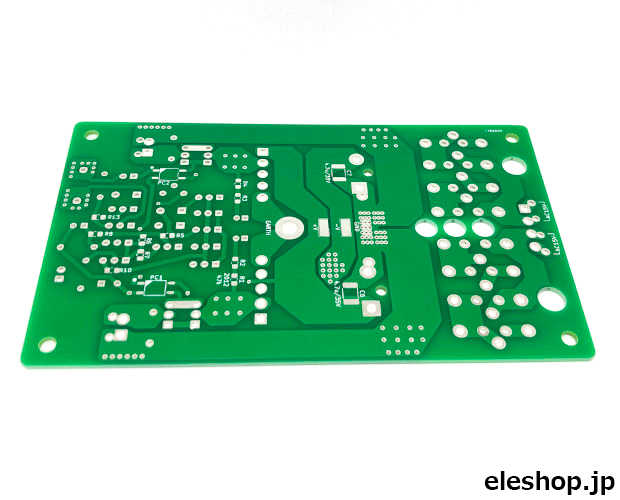

2チャンネル分のパワーアンプ保護とミュート回路、電源整流回路が1枚になった自作パワーアンプ用の基板です。
リレーよりも低抵抗・低歪・超寿命なMOSFETを使います。(MOSFETドライバ付きです。)
電源トランスには「HDB-80(15V)」が使えます。

MOSFETドライバを除き、部品は付属していません。開発元のサポートページを参照の上部品を用意し組み立ててください。

●rev2変更点
・整流ダイオードにブリッジダイオードを使用可能（底板へ放熱できる）になりました
・出力ターミナルにVHコネクタ2極も使用できるようになりました
・裏面に47kΩチップ抵抗を配してパターン最適化
・抵抗値などをシルクにて記載
・PNPトランジスタを白塗りにしました
・スロースタート機能追加（500VA以上のトロイダルトランスを使用するときに有効）

【ご注意ください！】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。

ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=MBB411

詳細

【特徴】
●2チャンネル分のパワーアンプの保護/ミュート回路に電源整流回路を統合。
●電源ON時：タイマー・ディレイ
●電源OFF時：即時ミュート
●DCオフセット検出：±0.7V以上で保護動作
●リレーよりも低抵抗・低歪・長寿妙なMOSFET開閉回路を搭載(超低ON抵抗MOSFET 2mΩ)
　入手しにくいMOSFETドライバ付き
●電源電圧アジャスト機能により完全なポップノイズレスを実現
●電源整流回路：SiC-SBDも使用可能
　基板パターンが新しくなり、ダイオードブリッジも使用可能になりました。
●φ35までの自立型ブロックコンデンサ
●500VA以上のトロイダルトランスを使用する時に有効なスロースタート機能追加

【仕様】
●出力電圧：トロイダルトランス HDB-80(15V)(別売) 使用時
・0-15V(3A)：約20V(整流後) ×2回路
※BTLアンプには使用できません。

【サポートページ】
整流・プロテクタ基板 PRT-02 (new_western_elec)
