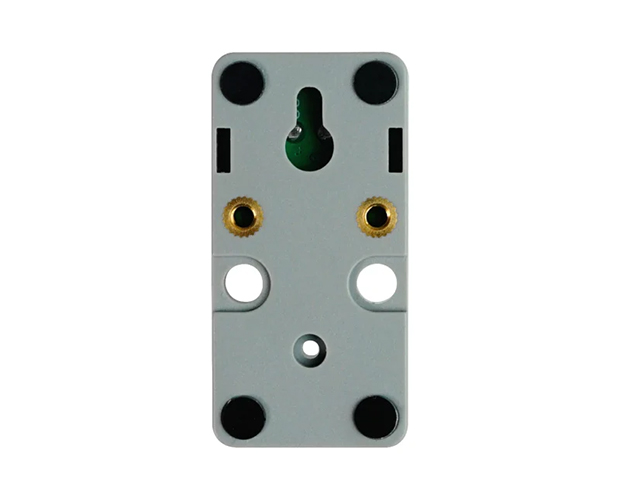

FDD8447L搭載 ATOM PWMキット
M5STACK-K065
| web販売価格 : | ￥3,113(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 8 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | MBI318 |
| 品名／型番 : | FDD8447L搭載 ATOM PWMキット / M5STACK-K065 |
| 登録日 : | 2022.11.18 |
概要
超小型ESP32マイコン「Atom Lite」と、高出力MOSFETドライバ回路を組み合わせたPWMシグナルジェネレータキットです。
PWM信号出力端子は電源電圧12V時、最大100Wの負荷を駆動可能で、DCモーター制御やハイパワーLED照明の調光などにも対応し、出力信号の調整範囲も広いのが特徴です(周波数5kHz、デューティ0〜100%の場合、分解能は最大13ビット)。
Wi-FiやBluetoothに対応したスマートなコントローラを製作できます。
PWM信号出力端子は電源電圧12V時、最大100Wの負荷を駆動可能で、DCモーター制御やハイパワーLED照明の調光などにも対応し、出力信号の調整範囲も広いのが特徴です(周波数5kHz、デューティ0〜100%の場合、分解能は最大13ビット)。
Wi-FiやBluetoothに対応したスマートなコントローラを製作できます。
詳細
【仕様】
●電源：DC12〜24V(3.96mm 4P端子台から入力)
●《ATOM Lite》SoC：ESP32-PICO-D4
・CPU：デュアルコア Tensilica LX6 CPU、最大240MHz(600DMIPS)
・RAM：520KB
・Wi-Fi：2.4GHz(IEEE 802.11b/g/n)
・Bluetooth：4.2 (Bluetooth Low Energy対応)
●搭載デバイス《ATOM Lite》：押しボタンスイッチ×1、RGB LED×1
●ドライバIC：EG27324
●出力段MOSFET：FDD8447L
●降圧型DC-DCコンバータ：ME3116AM6G
●駆動チャンネル数：1ch
●サイズ：24×48×18mm
●重量：約28.9g
【セット内容】
●ATOM PWM
●ATOM Lite
●M2六角レンチ
●M2×8mmナベネジ
●3.96mm 4P端子台ソケット
●USB A-Cケーブル(20cm)
【メーカー公式資料】
ATOM PWM (M5Stack Docs)
●電源：DC12〜24V(3.96mm 4P端子台から入力)
●《ATOM Lite》SoC：ESP32-PICO-D4
・CPU：デュアルコア Tensilica LX6 CPU、最大240MHz(600DMIPS)
・RAM：520KB
・Wi-Fi：2.4GHz(IEEE 802.11b/g/n)
・Bluetooth：4.2 (Bluetooth Low Energy対応)
●搭載デバイス《ATOM Lite》：押しボタンスイッチ×1、RGB LED×1
●ドライバIC：EG27324
●出力段MOSFET：FDD8447L
●降圧型DC-DCコンバータ：ME3116AM6G
●駆動チャンネル数：1ch
●サイズ：24×48×18mm
●重量：約28.9g
【セット内容】
●ATOM PWM
●ATOM Lite
●M2六角レンチ
●M2×8mmナベネジ
●3.96mm 4P端子台ソケット
●USB A-Cケーブル(20cm)
【メーカー公式資料】
ATOM PWM (M5Stack Docs)
