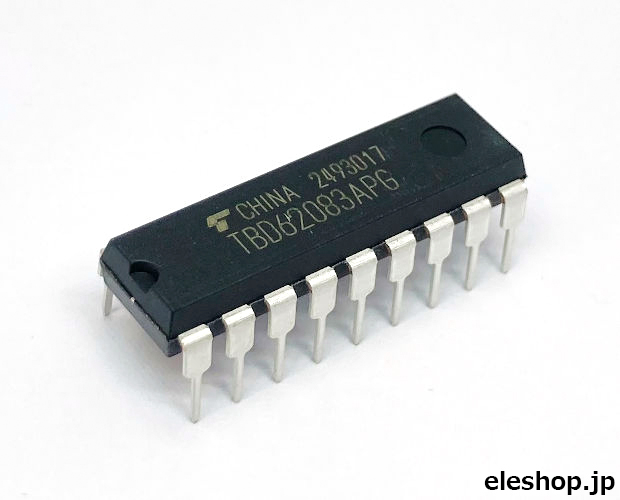

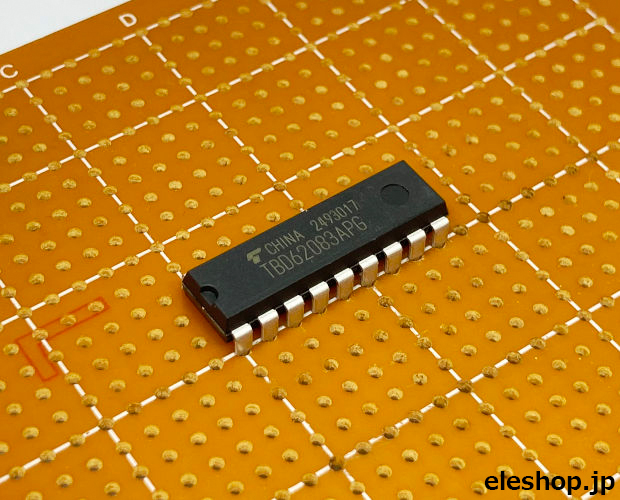

8回路 DMOSトランジスタアレイ
TBD62083APG
| web販売価格 : | ￥143(税込) 注文受付単位：1 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥99 / 25個〜 |
| 在庫 : | 132 （現在庫数） |
| 送料区分 : | ネコポス（ヤマト運輸）可能 |
| メーカー : | 東芝 セミコンダクター＆ストレージ社 |
| 商品コード : | N23312 |
| 品名／型番 : | 8回路 DMOSトランジスタアレイ / TBD62083APG |
| 登録日 : | 2023.2.3 |
概要
8回路入りのDMOSトランジスタアレイ(シンクドライバ)。誘導性負荷による逆起電力制限用の出力クランプダイオード内蔵。
詳細
●回路数：8ch
●定格出力電圧(VOUT)：50V
●定格出力電流(IOUT)：500mA/ch
●許容損失(PD)：1.47W(25℃)
●絶対最大定格(VIN)：-0.5〜30V
●入力電圧(出力オン)(VIN(on))：2.5〜25V
●出力オン抵抗(Ron)：2.0Ω(typ.)
●クランプダイオード順電圧(VF)：2.0V(max.)
●ターンオン時間(ton)：0.4μs
●動作温度：-40〜85℃

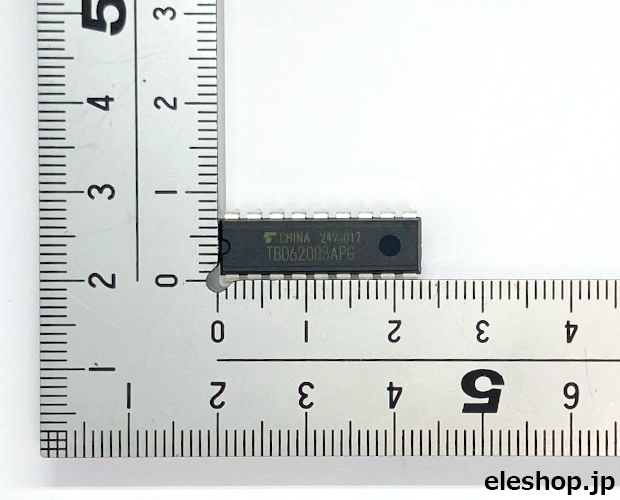

●パッケージ：DIP-18P
●定格出力電圧(VOUT)：50V
●定格出力電流(IOUT)：500mA/ch
●許容損失(PD)：1.47W(25℃)
●絶対最大定格(VIN)：-0.5〜30V
●入力電圧(出力オン)(VIN(on))：2.5〜25V
●出力オン抵抗(Ron)：2.0Ω(typ.)
●クランプダイオード順電圧(VF)：2.0V(max.)
●ターンオン時間(ton)：0.4μs
●動作温度：-40〜85℃
●パッケージ：DIP-18P
FAQ
互換性について (掲載日：2023/02/03)
［Q］TD62083APGと交換しても動作しますか？
［A］TBD62xxxシリーズは、トランジスタアレイTD62xxxの出力段をバイポーラトランジスタからFETに置き換えた製品です。
電圧降下などの電気的特性が異なるため、無条件での代替はせず、仕様の違いを必ずご確認の上採用を検討してください。
［A］TBD62xxxシリーズは、トランジスタアレイTD62xxxの出力段をバイポーラトランジスタからFETに置き換えた製品です。
電圧降下などの電気的特性が異なるため、無条件での代替はせず、仕様の違いを必ずご確認の上採用を検討してください。
