Breakout Garden ミニ（I2C + SPI) 【スイッチサイエンス取寄品】

Breakout Garden ミニ（I2C + SPI) 【スイッチサイエンス取寄品】
PIMORONI-PIM478

web販売価格 :	￥2,101(税込) 注文受付単位：1
在庫 :	在庫僅少(通常5営業日以内出荷)
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	N26SMK
品名／型番 :	Breakout Garden ミニ（I2C + SPI) 【スイッチサイエンス取寄品】 / PIMORONI-PIM478
登録日 :	2022.1.3

概要

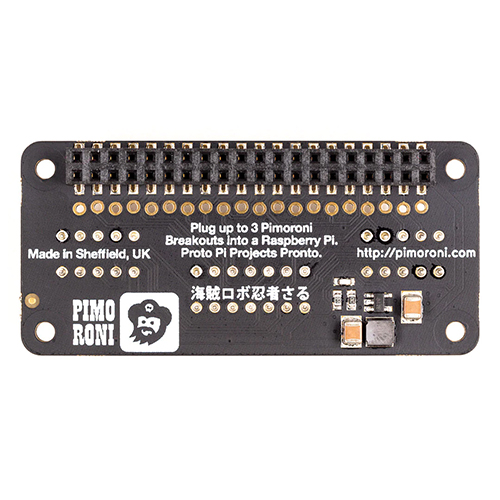

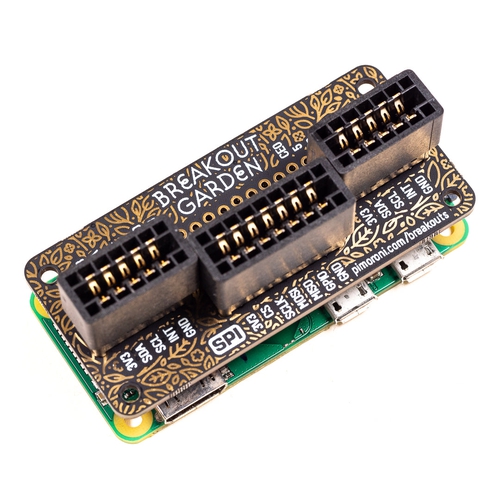

最大3枚のGardenブレークアウト基板をスロットで交換できるRaspberry Pi用のベース基板です。複雑な配線、はんだ付け、ブレッドボード不要でプロトタイピングにも理想的で、いつでも設定を拡張/変更できます。

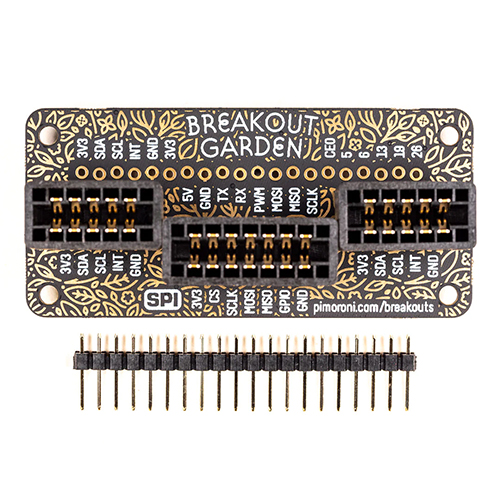

頑丈な黒スロット3個はエッジコネクタで、ブレークアウト基板をRaspberry Piのピンに接続します。0.96インチLCDブレークアウトや1.12インチ SPI 有機LEDブレークアウトなどのSPIブレークアウトが1スロット、I²Cブレークアウトが2スロットあります。I²Cはバスなので、I²Cデバイス複数を同時にお使いになれます（Pimoroniブレークアウトは、異なるアドレスが保証されており、簡単にわかるよう、ブレークアウト裏面にアドレスが表示されています）。

詳細

特徴

3 x Pimoroni ブレークアウト用エッジコネクタスロット
2 x I²C スロット（5ピン）
1 x SPI スロット（7ピン）
0.1インチピッチの5/7ピンコネクタ
引き出されたピン（1 x 10 ピンヘッダ付属）
逆極性保護（ブレークアウトに内蔵）
HATフォーマット
Raspberry Pi全モデルの40ピンヘッダ互換

Breakout Gardenの使い方

Breakout Gardenが使用しているI²Cプロトコルは、Breakout Gardenのどのスロットにブレークアウト基板に挿しても問題ありません。各 I²Cデバイスにはアドレスが振られており（ブレークアウトボード裏面に表示）、他の I²Cデバイスと識別します。

SPIはディスプレイのようなデバイスとの通信用の高速/高スループットプロトコルです。Garden ミニのSPIスロットは、チップセレクト１（BCM 7）、GPIO（BCM 19）を使用しています。GPIOは、LCDのバックライトなどに使用します。

Pimoroniブレークアウトは逆極性保護回路内蔵なので、間違った方向に挿しても壊れることはありませんが、ブレークアウト上のピンのラベルとBreakout Garden スロットのラベルが合うよう正しく挿しこんでいることを確かめてください。

また、Breakout Gardenミニは、役に立つピンを多数引き出しているので、他のデバイスを接続してBreakout Gardenミニを使った工作に組み込めます。すでにヘッダをはんだ付けしたPimoroniブレークアウトをお持ちの場合、このピン列を使えば、他のブレークアウトと使用できます。

資料

製造元の販売価格： 10.80ポンド
製造元販売ページ：https://shop.pimoroni.com/products/,,,

商品コード: PIMORONI-PIM478
