M5Stack用赤色7セグメント4桁デジタルクロックユニット【スイッチサイエンス取寄品】

M5Stack用赤色7セグメント4桁デジタルクロックユニット【スイッチサイエンス取寄品】
M5STACK-U146

web販売価格 :	￥1,100(税込) 注文受付単位：1
在庫 :	通常5営業日以内出荷
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	N26SMV
品名／型番 :	M5Stack用赤色7セグメント4桁デジタルクロックユニット【スイッチサイエンス取寄品】 / M5STACK-U146
登録日 :	2022.1.3

概要

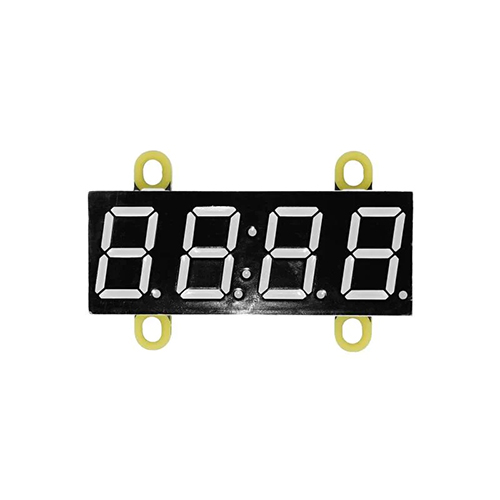

2.1インチ 7セグメント4桁のI²C制御LED表示モジュールです。時計表示用のコロンや各桁の小数点セグメントも備え、数値や時刻の表示に向いています。LEDドライバとしてTM1637を、I²C通信用にSTM32F030を使用し、赤色LEDの輝度は8段階で調整できます。モジュールには四つの固定穴が用意され、ケースなどへの設置に便利です。

詳細

特徴

I²C制御4桁赤色7セグメントLED表示モジュール、各桁に小数点（.）、二桁目と三桁目の間にコロン（:）あり
I²Cアドレスを16種から選択できる I²Cポート
LEDの輝度は8段階で調整可能
低消費電力 : LED輝度により 6.6 mA ～ 52.5 mA （スタンバイ時 2.5 mA）
四つの固定穴

仕様

MCU : STM32F030
ドライバIC : TM1637
電源電圧 : DC5 V
I²Cアドレス : 0x30～0x3Fの範囲でDIP-SWにより設定可能
寸法 : 50 × 31 × 14 mm
重量 : 12.5 g

内容物

ユニット本体
HY2.0-4P ケーブル（20 cm）

資料

ドキュメント
回路図、ArduinoやUIFlowでのプログラム例、 I²Cレジスタ構成、表示フォントなど
TM1637データシート

製造元の販売価格：5.95ドル
製造元の販売ページ：https://shop.m5stack.com/products/...

商品コード: M5STACK-U146
