STM32搭載 4チャンネルリレーモジュール【スイッチサイエンス取寄品】
M5STACK-M121

web販売価格 :	￥2,695(税込) 注文受付単位：1
在庫 :	通常5営業日以内出荷
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	N2GS18
品名／型番 :	STM32搭載 4チャンネルリレーモジュール【スイッチサイエンス取寄品】 / M5STACK-M121
登録日 :	2023.2.16

この商品の関連ハッシュタグ

#【ショップ取り寄せ】スイッチサイエンス(SWITCHSCIENCE)

概要

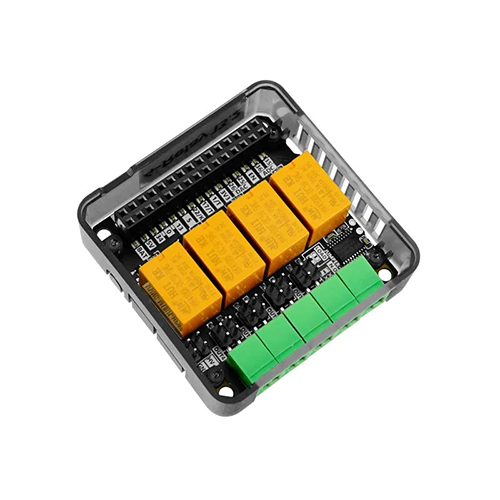

M5Stack CoreやCore2シリーズ製品用の4チャンネルリレーモジュールです。NO、COMの4チャンネルメカニカルリレーを搭載しています。I²Cプロトコル対応で、ジャンパを使用してアクティブ/パッシブモードの切り替えも可能です。DCコントロールにのみ対応で、最大負荷は24 W（DC 24 V@1 A）です。小負荷回路のコントロールに適しています。

詳細

特徴

STM32F030F4搭載
- I²C通信（アドレス : 0x26）
リレー :
- 4 x リレーモジュール（COM、NOインターフェース）
最大負荷 : 24 W（DC 24 V@1 A）

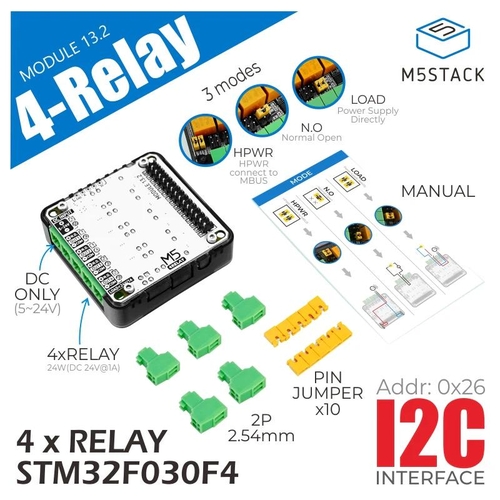

2モード動作に対応（ジャンパで切り替え）
- アクティブモード：電源入力がリレーのNOポートに接続
- パッシブモード：電源入力がリレーポートから遮断。各ユーザ回路には電源が必要。
電源入力（DC入力のみに対応）
- DC 5〜24 V INPUT→M5 BUS HPWRバス（ジャンパでコントロール。複数の異なるM5モジュールに接続する場合は、HPWRバスは24 V電源の必要な別のモジュールに電源供給可能）
開発プラットフォーム : Arduino、UIFlow（対応予定）

用途

オン/オフのコントロール
ソレノイドバルブのコントロール
DCコントロール負荷のオン/オフ

仕様

メインコントロールチップ : STM32F030F4
通信インターフェース : I²Cインターフェース（アドレス : 0x26）
対応動作モード : アクティブコントロール/パッシブコントロール
リレーチャンネル : 4 x（COM、NOインターフェース）
電源入力: DC 5〜24 V
最大負荷 : 4チャンネル最大24 W（DC 24 V@1 A）
リレーターミナル規格 : 2.54-2P
重量 : 37.2 g
サイズ : 54.2 x 54.2 x 13.2 mm

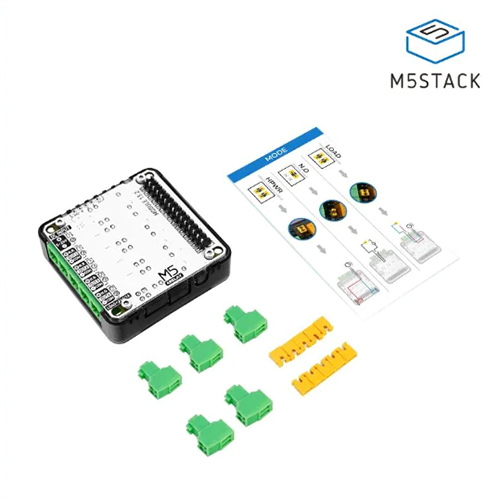

内容物

1 x 4チャンネルリレーモジュール
5 x 接続ターミナル 2.54 mm-2P（緑）
10 x ピンジャンパ
1 x 接続説明書

資料

ドキュメント

製造元希望小売価格 : 15.50ドル
製造元の販売ページ : https://shop.m5stack.com/products/...
