Motoron M3H256 Raspberry Pi用 I2Cトリプルモーターコントローラキット 【スイッチサイエンス取寄品】
POLOLU-5034

web販売価格 : ¥6,941(税込)   注文受付単位:1
在庫 : 通常5営業日以内出荷
送料区分 : 宅配便(ヤマト運輸)
メーカー : その他メーカ/ブランド
商品コード : N2GS1B
品名/型番 : Motoron M3H256 Raspberry Pi用 I2Cトリプルモーターコントローラキット 【スイッチサイエンス取寄品】 / POLOLU-5034
登録日 : 2023.2.16
数量 :

概要

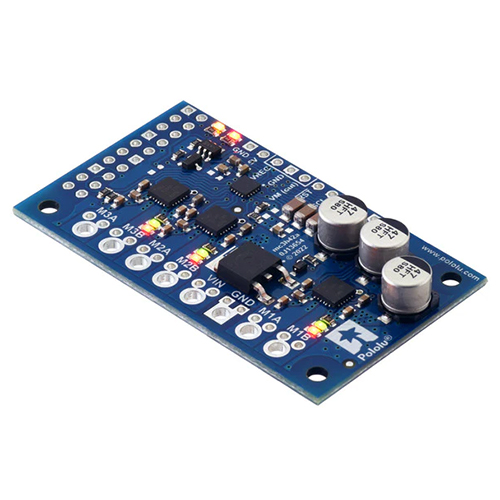

Raspberry Pi(Model B+以降)で、最大3台までのモーターを駆動できるモーターコントローラのキットです。入力電圧は4.5~48 V(ロジック電圧は3.0~5.5 V)まで対応し、モーター1台あたり最大2 Aの連続出力電流を供給できます。

詳細

Raspberry Pi にスタックさせることを前提にピン配置が設計されているので、上に重ねてシールドのように使用できます。また、同ボードをさらに上からスタックできるので、Raspberry Pi単体で多数のモーターを独立して制御できるようになります。制御にはPWM信号を必要とせず、I2Cを使用します。I2Cアドレスは設定可能で、ボードに対して “Set EEPROM device number” コマンドを行うことで変更できます。詳しくはこちらをご覧ください。



推奨

数種類のコネクタが付属しますが、積み重ねて使用する場合には、1列10ピン ヘッダと小型端子台(3.5 mm 2ピン端子台)を用いて組み立てることを推奨します。

※ 当製品にはコネクタやピンヘッダ、ネジ、スペーサー等付属品を省いた基板のみの販売もございます

仕様

  • チャンネル数:3
  • モデル名:Motoron M3H256
  • 通信方式:I2C 400 kHzまで
  • 動作電圧範囲:4.5 ~ 48 V
  • ロジック電圧:3.0 ~ 5.5 V
  • 出力電流:
    • 連続:2 A
    • ピーク:6.4 A
  • 逆電圧保護:あり

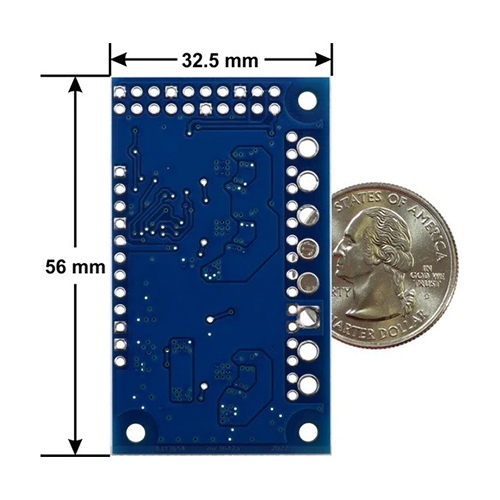

  • 寸法:32.5 x 56 mm
  • 重量:8.5 g(コネクタ類を含まず)

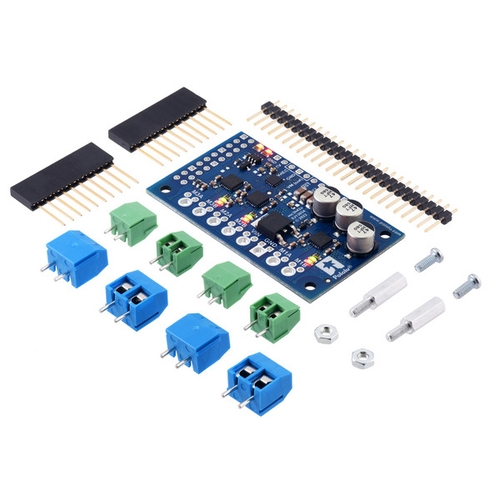

内容物

  • 1 x Motoron M3H256 トリプルモーターコントローラ
  • 2 x 1列10ピンソケット
  • 4 x 3.5 mm 2ピン端子台
  • 4 x 5 mm 2ピン端子台
  • 1 x 1列25ピンピンヘッダ
  • 2 x M2.5 スペーサー
  • 2 x M2.5 ネジ
  • 2 x M2.5 ナット
資料




製造元の販売価格:40.95ドル
製造元の販売ページ:https://www.pololu.com/product/5034

商品コード: POLOLU-5034


【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。

※表示価格は税込価格です。
