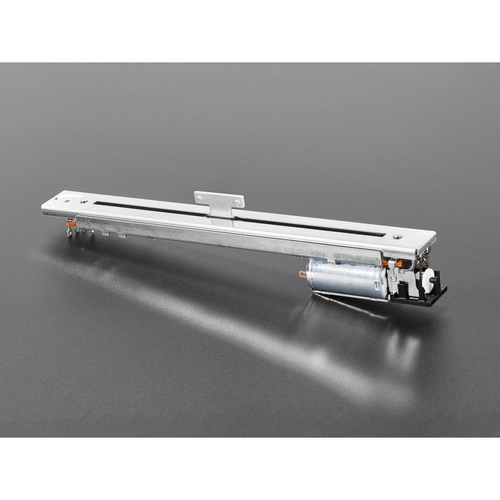

5V DCモータ付きスライドボリューム 10kΩ Bカーブ 【スイッチサイエンス取寄品】
ADA-5466

web販売価格 : ¥5,280(税込)   注文受付単位:1
在庫 : 通常5営業日以内出荷
送料区分 : 宅配便(ヤマト運輸)
メーカー : その他メーカ/ブランド
商品コード : N2GS1L
品名/型番 : 5V DCモータ付きスライドボリューム 10kΩ Bカーブ 【スイッチサイエンス取寄品】 / ADA-5466
登録日 : 2023.2.16
数量 :

概要

5 V動作のギアドDCモーターが搭載された自動制御できるスライド式ボリュームです。抵抗の変化量は線形で10 kΩです。タッチパッドを備え、静電容量式タッチセンサに接続してタッチを検出することができます(スライドノブに金属製か導電性の素材を使用する必要があります)。モーターの制御にはHブリッジを用いたコントローラが必要です。

ポテンショメータ部とモーター部は電気的に分離されています。ポテンショメータは3ピンの抵抗分割器で、モーターは2ピン5〜10 V動作のDCモーターです。モーターピンのいずれにも電圧がかかっていないときは、スライダーは手動で自由に動かすことができます。

詳細

仕様

  • 機械的特性
    • 回転トルク:20 ~ 60 gf・cm
    • スライド距離:100 ± 0.5 mm
    • レバー停止強度:≧ 6 kgf・cm
    • レバーのぐらつき:1.6 mm Max
  • 電気的特性
    • 最大抵抗値:10 kΩ ± 20 %
    • 抵抗変化:Bカーブ(線形)
    • 定格電力:0.5 W
    • 最大動作電圧:200 V AC
    • 絶縁抵抗:DC250 Vで100 MΩ 1分間
    • 絶縁耐力:AC250 Vで1分間
    • モータ動作電圧:6 ~ 10 V (5 Vでの動作に問題はありません)
    • タッチセンサートラック搭載
  • 動作寿命:30,000サイクル Min
  • 寸法:144.0 x 28.6 x 17.0mm
  • 重量:51.4 g
資料


製造元の販売価格:24.95ドル
製造元の販売ページ:https://www.adafruit.com/product/5466

商品コード: ADA-5466
