Waveshare RP2040-LCD-1.28 【スイッチサイエンス取寄品】

Waveshare RP2040-LCD-1.28 【スイッチサイエンス取寄品】
WAVESHARE-22668

web販売価格 :	￥2,926(税込) 注文受付単位：1
在庫 :	在庫僅少(通常5営業日以内出荷)
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	N2GS1R
品名／型番 :	Waveshare RP2040-LCD-1.28 【スイッチサイエンス取寄品】 / WAVESHARE-22668
登録日 :	2023.2.16

概要

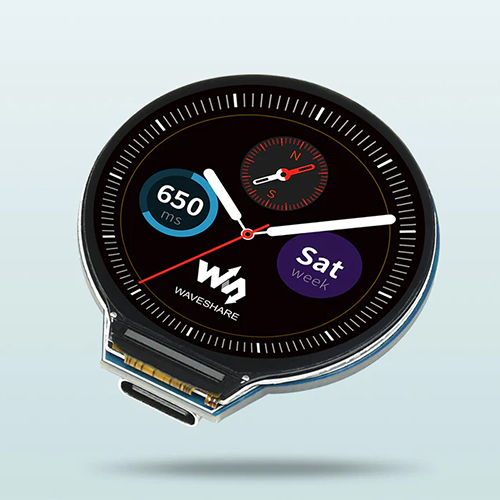

RP2040-LCD-1.28は、Waveshareで設計された安価で高性能なMCUボードです。1.28インチ円形LCDディスプレイ、リチウムイオン電池充電マネージャ、6軸センサ（3軸加速度＋3軸角速度）などを搭載した超小型サイズで、GPIOとデバッグ全ピンに対応しているので、迅速に開発して製品に組み込めます。

詳細

特徴

Raspberry Pi RP2040 マイクロコンピュータチップ
デュアルコアArm Cortex M0+プロセッサ、最大133 MHz動作の柔軟なクロック
SRAM 264 KB、オンボードフラッシュメモリ 2 MB
Type-C コネクタ

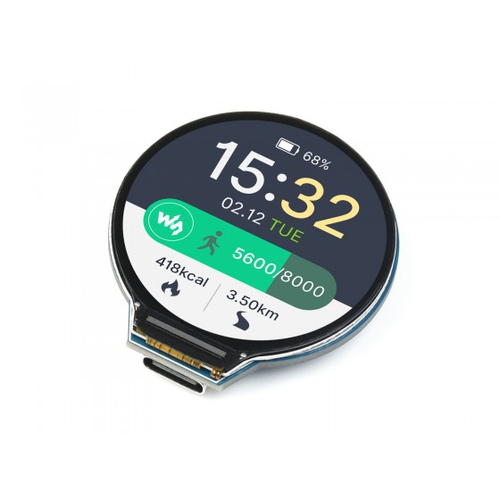

1.28インチ 240×240 ピクセル 65 KカラーのIPS LCD ディスプレイ搭載
リチウム電池充放電用ヘッダ
GPIO 全ピンを1.27 mmピッチピンソケット経由で引き出し（合計30ピンですが、内部回路に接続されたピンがあるので、多重化する場合にはWikiをご参考ください）。
USB 1.1 デバイス/ホスト対応
低電力スリープ/ドーマントモード
USBマスストレージを使ったドラッグアンドドロップによるプログラミング
2 × SPI、2 × I²C、2 × UART、4 × 12ビットADC、16 × コントローラブルPWMチャンネル
高精度のオンチップクロック/タイマー
温度センサ
高速オンチップ浮動小数点ライブラリ
8 × カスタムペリフェラル対応のプログラマブルI/O (PIO) ステートマシン

仕様

LCD
- コントローラ：GC9A01A
- 通信インターフェース：SPI
- ディスプレイパネル：IPS
- 解像度：240x240
- 表示サイズ：直径32.4 mm
- ピクセルサイズ：0.135 x 0.135 mm
IMU：QMI8658C
- 加速度計
  - 分解能：16ビット
  - 測定範囲：±2、±4、±8、±16 g
- ジャイロスコープ
  - 分解能：16ビット
  - 測定範囲：±16、±32、±64、±128、±256、±512、±1024、±2048°/sec
動作電圧：3.3～5 V（3.3 V推奨）
出力：デジタル信号
接続コネクタ：PH2.0- 3P
寸法：27 x 26.5 mm
LED：赤、黄、緑、青、白（オルタネイト動作です。ボタンが押された状態でLEDが点灯し、もう一度押せば消灯します。）

ピン配置

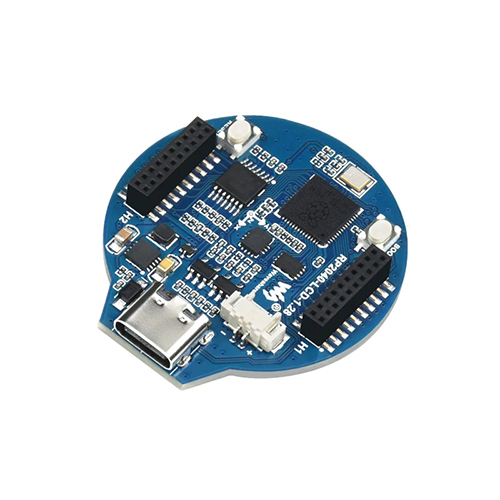

ボード説明

USB Type-C コネクタ（USB1.1デバイス/ホスト対応）
ETA6096（高性能リチウム電池充電マネージャ）
バッテリヘッダー（ MX1.25 ヘッダー3.7V リチウム電池用、同時バッテリー充電/ボード給電が可能）
QMI8658C（3軸ジャイロスコープ/3軸加速度計付きIMU）
1.27mm ピッチヘッダー（GPIO/デバッグ全ピン対応）
W25Q16JVUXIQ （2MB NORフラッシュ）
RP2040（デュアルコアプロセッサ、最大133 MHz）
RESET ボタン
BOOT ボタン（ダウンロードモードにする場合に押す）

外形寸法

資料

WiKi：RP2040-LCD-1.28
データシート
- GC9A01A
- QMI8658C

製造元の販売価格：16.99ドル
製造元の販売ページ：https://www.waveshare.com/rp2040-lcd-1.28.htm

商品コード: WAVESHARE-22668
