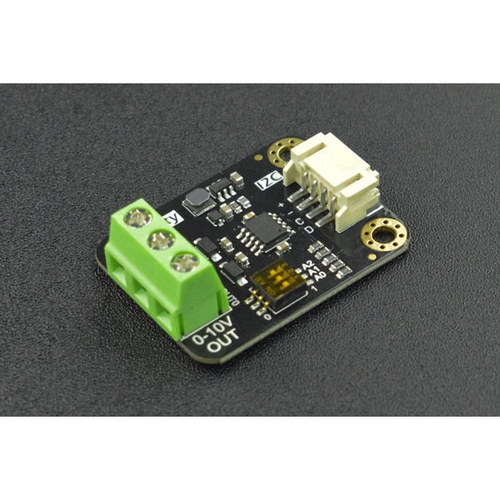

Gravity - 2チャンネルI2C DACモジュール（0-10 V）【スイッチサイエンス取寄品】
DFROBOT-DFR0971

web販売価格 :	￥2,127(税込) 注文受付単位：1
在庫 :	通常5営業日以内出荷
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	N2GS3L
品名／型番 :	Gravity - 2チャンネルI2C DACモジュール（0-10 V）【スイッチサイエンス取寄品】 / DFROBOT-DFR0971
登録日 :	2023.2.16

概要

0～10 Vまで出力可能な2チャンネルI²C DACモジュールです。Arduinoのプログラミングにより、調光コントローラ、インバータ、バルブ、ポンプなど、市販のほとんどの0~10 Vデバイスで広く使用することができます。また、このモジュールは8種類のI²Cアドレスをサポートしており、搭載されたDIPスイッチで変更することで、最大16台のデバイスを接続できます。

詳細

特徴

3.3 ~5 Vの電源に対応
出力電圧の誤差は0.5%以下
出力短絡保護機能あり
2チャンネル0~5 V/0~10 V出力により、標準的なアナログ電圧デバイスに接続・制御可能
調整可能な8ウェイI²Cアドレスを持ち、同時に16デバイスを制御可能

仕様

動作電圧：3.3~5 V
I²Cインターフェイス：PH2.0-4P （Gravity用ラインシーケンス）
チップの種類：GP8403
入力信号：12 bit （0x000 - 0xFFF）
入力 I²C信号のHighレベル：2.7~5 V
VOUT0 出力電圧：0 ~10 V
VOUT1 出力電圧：0 ~10 V
出力電圧の誤差：< 0.5%
出力電圧の直線性誤差：0.1%
消費電力：< 4 mA
出力短絡保護

内容物

1x Gravity - 2チャンネルI2C DACモジュール（0~10 V）
1x Gravity I²C/UART センサケーブル

資料

Wiki
回路図
寸法図
3Dファイル（ダウンロード）
2D CADファイル（ダウンロード）
GP8403データシート

製造元希望小売価格：9.90ドル
製造元の販売ページ：https://www.dfrobot.com/product-2613.html

商品コード: DFROBOT-DFR0971
