nRF52840 MDBT50Q-1MV2評価ボードMDBT50Q-DB-40 【スイッチサイエンス取寄品】
RAYTAC-MDBT50Q-DB-40

web販売価格 :	￥3,762(税込) 注文受付単位：1
在庫 :	ショップ欠品中
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	N2GS4A
品名／型番 :	nRF52840 MDBT50Q-1MV2評価ボードMDBT50Q-DB-40 【スイッチサイエンス取寄品】 / RAYTAC-MDBT50Q-DB-40
登録日 :	2023.2.16

この商品の関連ハッシュタグ

#【ショップ取り寄せ】スイッチサイエンス(SWITCHSCIENCE)

概要

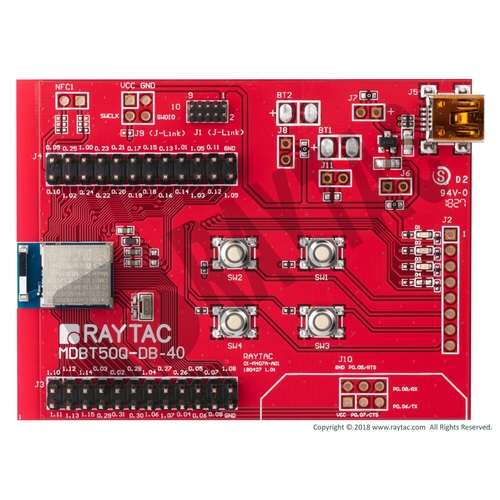

BluetoothモジュールMDBT50Q-1MV2モジュール（チップアンテナ）の素早いテストとデバッグのために設計された評価ボードです。本製品はnRF52840 MDBT50Q-1MV2モジュール（チップアンテナ）モジュールを搭載しています。

実装済のMDBT50Q-1MV2はCortex-M4FベースのSoCであるNordic社nRF52840を搭載しGPIO、SPI、UART、I²C、PWM、ADC、NFC、USB2.0（フルスピード）など多様なインターフェースを備えたBT 5.0スタック（Bluetooth low energy）モジュールです。日本国内で適法に使用できる「技適マーク」がある製品です。安心してご使用下さい。

詳細

MDBT53V-1M（チップアンテナ）仕様

Bluetooth 5、IEEE 802.15.4および2.4 GHz RF、ANT+をサポート
認定：工事設計認証（いわゆる技適マーク） /FCC/IC/CE/KC/SRRC/NCC/RCM/WPC
ARM® Cortex®-M33 CPU搭載（64 MHz動作）
メモリ：1 MBフラッシュ
ＲＡＭ：256 KB
電源電圧：1.7 V～3.6 V（VDD）・2.5 V～5.5 V（VDDH）
送信電力：+ 8 dBm（可変）
受信感度：-95 dBm（1 Mbps BLEモード）、-103 dBm（125 kbps BLEモード）
インタフェース：GPIO、SPI（またはQSPI）、UART、I²C、I²S、PWM、ADC、NFC、USB
RoHS、Reach準拠
外形寸法：10.5 x 15.5 x 2.05 mm
動作温度：-40℃～+105℃

評価ボード仕様

USBコネクタ（Mini-B）
3.3 Vレギュレータ
4 x タクトスイッチ、3 x LED：接続用コネクタは実装されません
2 x 24ピンヘッダ
10ピンハーフピッチヘッダ：J-Link用
その他各種パッド

付属品

評価ボード
USBケーブル（miniB）
リボンケーブル（J-Link）

資料

商品コード: RAYTAC-MDBT50Q-DB-40

【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。
