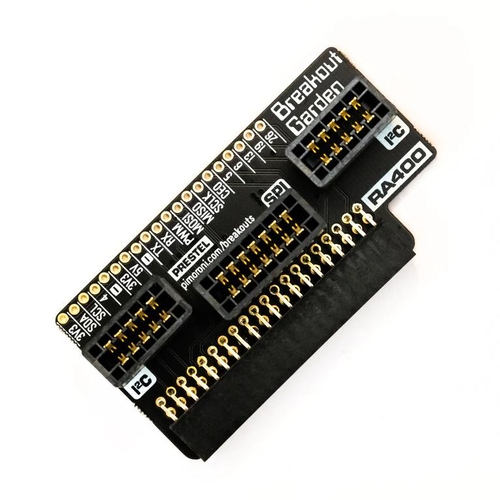

Raspberry Pi 400用 Breakout Garden 【スイッチサイエンス取寄品】
PIMORONI-PIM532

web販売価格 : ¥1,848(税込)   注文受付単位:1
在庫 : 通常5営業日以内出荷
送料区分 : 宅配便(ヤマト運輸)
メーカー : その他メーカ/ブランド
商品コード : N2GS4L
品名/型番 : Raspberry Pi 400用 Breakout Garden 【スイッチサイエンス取寄品】 / PIMORONI-PIM532
登録日 : 2023.2.16
数量 :

概要

PimoroniのGardenブレークアウトボードをRaspberry Pi 400で使用するための拡張ボードです。当製品を、Pi 400のGPIOピンに接続することで、 Gardenブレ-クアウトボードを最大3個まで接続できます。

スロットは、0.96インチLCDブレークアウトや1.12インチ SPI OLEDブレークアウトなどのSPIブレークアウト用に一つ、I2Cブレークアウト用に二つ用意されています。I2Cはバスなので、複数のI2Cデバイスを同時に使用できます(Pimoroniブレークアウトは、異なるアドレスが保証されており、簡単にわかるようにブレークアウト裏面にアドレスが記載されています)。

詳細

特徴

  • 2 x I2Cコネクタ(5ピン)
  • 1 x SPIコネクタ(7ピン)
  • 引き出されたピン
  • 逆極性保護
  • Raspberry Pi 400用ライトアングルフォーマット
Breakout Gardenの使い方

Breakout Gardenが使用しているI2Cプロトコルは、Breakout Gardenのどのスロットにブレークアウト基板に挿しても問題ありません。各 I2Cデバイスにはアドレスが振られており(ブレークアウトボード裏面に表示)、他の I2Cデバイスと識別します。

SPIはディスプレイのようなデバイスとの通信用の高速/高スループットプロトコルです。GardenのSPIスロットは、チップセレクト1(BCM 7)、GPIO(BCM 19)を使用しています。GPIOは、LCDのバックライトなどに使用します。

Pimoroniブレークアウトは逆極性保護回路内蔵なので、間違った方向に挿しても壊れることはありませんが、ブレークアウト上のピンのラベルとBreakout Garden スロットのラベルが合うよう正しく挿しこんでいることを確かめてください。

ボードの上部に便利なピンが多数引き出されているので、他のデバイスを接続してBreakout Gardenを使った工作に組み込めます。すでにヘッダをハンダ付けしたPimoroniブレークアウトをお持ちの場合、このピン列を使えば、他のブレークアウトと共に使用できます。


製造元の販売価格:10.80ポンド
製造元の販売ページ:https://shop.pimoroni.com/products/breakout-ga...

商品コード: PIMORONI-PIM532
