NeoPixel LED テープ(JST PH 2mm 3ピン コネクタ) 【スイッチサイエンス取寄品】
ADA-3919

web販売価格 : ¥2,651(税込)   注文受付単位:1
在庫 : 在庫僅少(通常5営業日以内出荷)
送料区分 : 宅配便(ヤマト運輸)
メーカー : Adafruit(エイダフルート)
商品コード : N2GS52
品名/型番 : NeoPixel LED テープ(JST PH 2mm 3ピン コネクタ) 【スイッチサイエンス取寄品】 / ADA-3919
登録日 : 2023.2.16
数量 :

概要

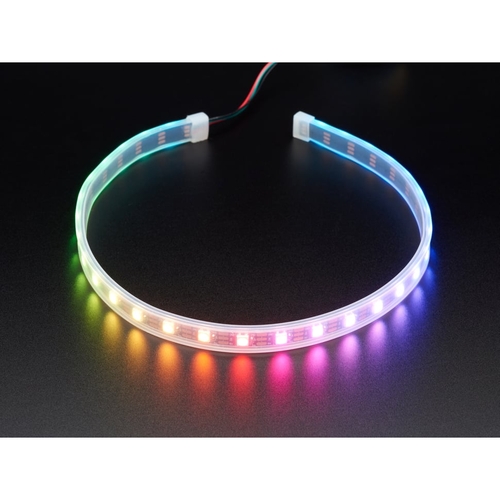

3ピンJST PH 2mmコネクタで接続可能なNeoPixel LEDテープです。0.5 mの長さに30個のLEDが搭載されています。

テープの一端はJST PH 2 mm 3ピンコネクタが接続されており、もう一端は密封されています。ワイヤの色は黒(グラウンド)、緑(信号)、赤(3〜5 V DC電源)です。LEDにSK6812 を使用しているので抵抗は不要で、3 Vのロジック/電源電圧で動作します。

詳細

NeoPixelはアドレス指定可能で、30個のLEDの赤、緑、青を8ビット(ピクセルあたり24ビット)で設定できます。LEDはテープでデイジーチェーン接続されたシフトレジスタで制御されているので、テープを切断して短縮できます。デジタル信号の送信に必要なピンは1ピンのみです。チップはPWM機能を内蔵しているので、色を設定した後にテープへの通信を止めても全LEDはPWM制御されたままになります。

テープはフレキシブルPCB素材製で防水被覆入りで、ワイヤーカッターで簡単に切断できます。テープの延長もできますが、必要な電流にご注意ください。

全LEDを白色点灯した場合、1 mあたりで最大約4.8 W(約1 A@5 V)を消費します。通常のカラフルな発光では、最大電流の1/3程度です。

テープが短ければ、マイクロコントローラボードから直接駆動できることがあります。3〜5 Vの電源をお使いください。6 V以上ではテープ全体を破壊する恐れがあります。

詳しいNeoPixel Uberguideには、どんな形状、サイズのNeoPixelを使うために必要なすべてのことが出ています。すぐに使えるArudino互換機ライブラリーとサンプルも含まれています。LEDテープはNeoPixelサポートソフトウェアでも使えます。


仕様
  • 1 mあたりのLED:60個
  • 切断可能なIP20/65 全天候型被覆
  • LEDあたり最大消費電流:5 V @ 60 mA(全LEDフル輝度の場合)
  • 電源要件:5 V DC(6 V DCを超えないこと、逆極性保護回路なし)
  • 統合型RGB LED:個別に制御可能
  • LED型名:SK6812
  • LED波長:630 nm/530 nm/475 nm
  • コネクタ:3ピンJST PH
  • 製品寸法:500.0 mm x 14.0 mm x 6.0 mm (被覆を含む)
  • 製品重量:24.0 g

資料

製造元希望小売価格:12.50ドル(税別)
製造元の販売ページ:https://www.adafruit.com/...

商品コード: ADA-3919
