[DTH-RPLR-LA] Raspberry Pi 3/4用LoRa HAT 【スイッチサイエンス取寄品】
CLEALINK-DTH-RPLR-LA

web販売価格 : ¥3,850(税込)   注文受付単位:1
在庫 : 在庫僅少(通常5営業日以内出荷)
送料区分 : 宅配便(ヤマト運輸)
メーカー : その他メーカ/ブランド
商品コード : N2GS5J
品名/型番 : [DTH-RPLR-LA] Raspberry Pi 3/4用LoRa HAT 【スイッチサイエンス取寄品】 / CLEALINK-DTH-RPLR-LA
登録日 : 2023.2.16
数量 :

概要

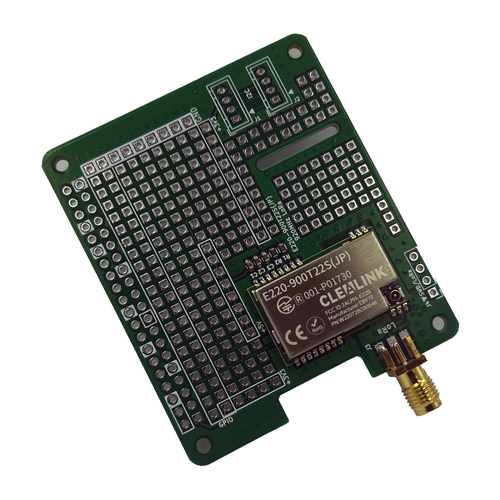

LoRa通信モジュール(E220-900T22S(JP))を実装したRaspberry Pi 3、4用の拡張モジュールです。

詳細

仕様

  • RFモジュール:E220-900T22S(JP)
  • 通信方式:LoRaスペクトラム拡散方式によるLPWA通信対応モジュール(プライベートLoRa)
  • 周波数帯:特定小電力アンライセンスバンド対応920 MHz(920.6〜928.0 MHz)
  • 帯域幅:125 kHz〜500 kHz
  • 拡散率:5 〜 11
  • 送信出力:最大20 mW(13 dBm)
  • 受信感度:-129 dbm
  • 伝送速度:1.7 kbps〜62.5 kbps
  • 主な機能:
    • WOR(Wake on Radio):待機状態にてプリアンブル付きの信号を受信することで、データパケットを受信
    • Deep Sleepモード:超低消費電力(2.5 μA (メーカー計測値))サポート
    • ペイロード:LoRaパケットあたり最大200バイト
    • セキュリティ:16ビットの暗号キーで同種モジュール同士でのデータ秘匿性を確保可能
    • 動作モード:下記4モード
      ノーマルモード(通常のデータ送受信モード)
      WOR送信モード
      WOR受信モード
      Config/DeepSleepモード(コマンドによるパラメータ設定モード)
  • 電源
    • 動作電圧:3.3〜5.5 V
    • 推奨電圧範囲:3.5〜5.0 V
  • 動作温度範囲:-45℃〜+85℃
  • 外形寸法:56 x 65 mm
  • インターフェース
    • UARTインターフェース:信号レベルは3.3 V-TTLレベル
    • モード制御端子(M1・M0):3.3 V-TTLレベル
    • Raspberry Piとの接続(パターン結線済)
LoRaモジュールE220-900T22S(JP)Raspberry Pi40Pヘッダー部
GNDGND
VCC+5 V
AUXGPIO25
TXDGPIO15
RXDGPIO14
M1GPIO6
M0GPIO5
資料


製造元希望小売価格:3500円(税別)
製造元の販売ページ:https://dragon-torch.tech/...

商品コード: CLEALINK-DTH-RPLR-LA


【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。
