[DTH-RPZLR-LA] Raspberry Pi Zero用LoRa HAT 【スイッチサイエンス取寄品】
CLEALINK-DTH-RPZLR-LA

web販売価格 :	￥3,080(税込) 注文受付単位：1
在庫 :	在庫僅少(通常5営業日以内出荷)
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	N2GS5K
品名／型番 :	[DTH-RPZLR-LA] Raspberry Pi Zero用LoRa HAT 【スイッチサイエンス取寄品】 / CLEALINK-DTH-RPZLR-LA
登録日 :	2023.2.16

概要

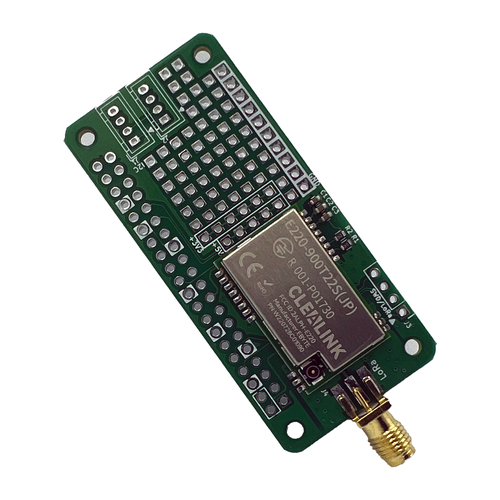

LoRa通信モジュール（E220-900T22S（JP））を実装したRaspberry Pi Zero用の拡張モジュールです。

詳細

仕様

RFモジュール：E220-900T22S（JP）
通信方式：LoRaスペクトラム拡散方式によるLPWA通信対応モジュール（プライベートLoRa）
周波数帯：特定小電力アンライセンスバンド対応920 MHz（920.6〜928.0MHz）
帯域幅：125 kHz～500 kHz
拡散率：5 ～ 11
送信出力：最大20 mW（13 dBm）
受信感度：-129 dbm
伝送速度：1.7 kbps～62.5 kbps
主な機能：
- WOR （Wake on Radio）：待機状態にてプリアンブル付きの信号を受信することで、データパケットを受信
- Deep Sleepモード：超低消費電力（2.5 μA（メーカー計測値））サポート
- ペイロード：LoRaパケットあたり最大200バイト
- セキュリティ：16ビットの暗号キーで同種モジュール同士でのデータ秘匿性を確保可能
- 動作モード：下記4モード
ノーマルモード（通常のデータ送受信モード）
WOR送信モード
WOR受信モード
Config/DeepSleepモード（コマンドによるパラメータ設定モード）
電源
- 動作電圧：3.3〜5.5 V
- 推奨電圧範囲：3.5～5.0 V
動作温度範囲：-45℃～+85℃
外形寸法：30 x 65 mm
インターフェース
- UARTインターフェース：信号レベルは3.3 V-TTLレベル
- モード制御端子動作モード制御端子：3.3 V-TTLレベル
- Raspberry Pi Zeroとの接続（パターン結線済）

LoRaモジュール[E220-900T22S（JP）	Raspberry Pi40Pヘッダー部
GND	GND
VCC	+5 V
AUX	GPIO25
TXD	GPIO15
RXD	GPIO14
M1	GPIO6
M0	GPIO5

資料

ドキュメント(ZIPファイル)

製造元希望小売価格：2800円（税別）
製造元の販売ページ：https://dragon-torch.tech/...

商品コード: CLEALINK-DTH-RPZLR-LA
