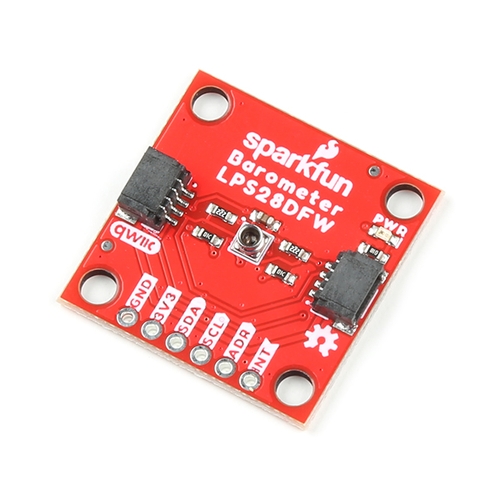

Qwiic - LPS28DFW搭載 圧力センサモジュール 【スイッチサイエンス取寄品】
SFE-SEN-21221

web販売価格 : ¥4,540(税込)   注文受付単位:1
在庫 : 在庫僅少(通常5営業日以内出荷)
送料区分 : 宅配便(ヤマト運輸)
メーカー : その他メーカ/ブランド
商品コード : N2GS5V
品名/型番 : Qwiic - LPS28DFW搭載 圧力センサモジュール 【スイッチサイエンス取寄品】 / SFE-SEN-21221
登録日 : 2023.2.16
数量 :

概要

STマイクロのピエゾ抵抗式絶対圧デジタル出力大気圧センサであるLPS28DFWを搭載したQwiicモジュールです。260 - 1260 hPaと260 - 4060 hPaの二つのフルスケールで測定可能、絶対圧の精度は0.5 hPaです。Qwiicシステムにより、ハンダ付け不要でI2Cシステムに接続できます。

LPS28DFWは、防水パッケージの絶対圧計で、センサーが水にさらされたり、水没するような状況での圧力測定アプリケーションに最適です。このモジュールには、センサーの通信インターフェースに接続されたスルーホールと、ハンダ付けが必要なアプリケーション用の割り込みピンが用意されています。

Qwiicシステムとは

Qwiicシステムはプロトタイピングを迅速かつ簡単に行える、I2Cのセンサやアクチュエータ、シールド、ケーブルのエコシステムです。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため小さく収まり、かつ極性があるため接続を誤ることもありません。

詳細

仕様

  • センサ
    • 圧力タイプ:絶対圧力
    • 測定範囲:(モード1)260〜1260 hPa (モード2)260〜4060 hPa
    • 圧力絶対精度:±0.5 hPa(モード1、860〜1160 hPa)
    • 圧力ノイズレベル:0.32 Pa(気温25℃)
    • 測定分解能:24 bit
    • 出力データレート:1〜200 Hz
    • センサは防水構造のパッケージに収納
  • I2Cインターフェース
    • 接続コネクタ:2 x Qwiicコネクタ、1 x 6 ICピッチ(2.54 mmピッチ)パッド
    • I2Cアドレス:0x5C(デフォルト)または0x5D
    • FIFO:128段(バイパス可)
    • 割込信号を2.54 mmピッチパッドに引き出し済
  • 動作温度範囲:-40〜85℃
  • 電源
    • 動作電圧:1.7 〜3.6 V
    • 消費電流:約1.7 〜32.2 µA(単発測定モード)/約2.5 〜783.8 µA(連続測定モード)
  • 割り込み機能:データ対応、FIFOフラグ、圧力閾値
  • 外形寸法:25.4 x 25.4 mm
注意

センサのLPS28DFWそのものは防水ですが、他の部品や基板に液体がかかると壊れる可能性があります。水などの液体に触れる可能性のある用途に本商品をご利用の場合はコンフォーマルコーティングなど適切な防水対策を施して下さい。

資料


製造元希望小売価格:24.95ドル(税別)
製造元の販売ページ:https://www.sparkfun.com/products/...

商品コード: SFE-SEN-21221


【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。
